之前小编有介绍软件测试管理工具TestCenter(以下简称TC)的需求管理使用方法,将测试需求进行功能点细化后,需求规格说明书不同模块下的需求说明进行导入系统以及需求评审过程,那么本章内容将介绍一下关于在TC中关于场景设计。

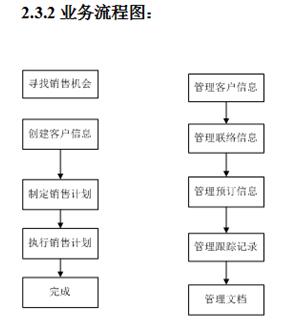

TC中的场景设计是根据活动图(流程图)进行设计,本章主要讲解通过活动图进行设计场景,通过需求规格说明书,可以看到对应的业务流程如下图所示:



场景设计

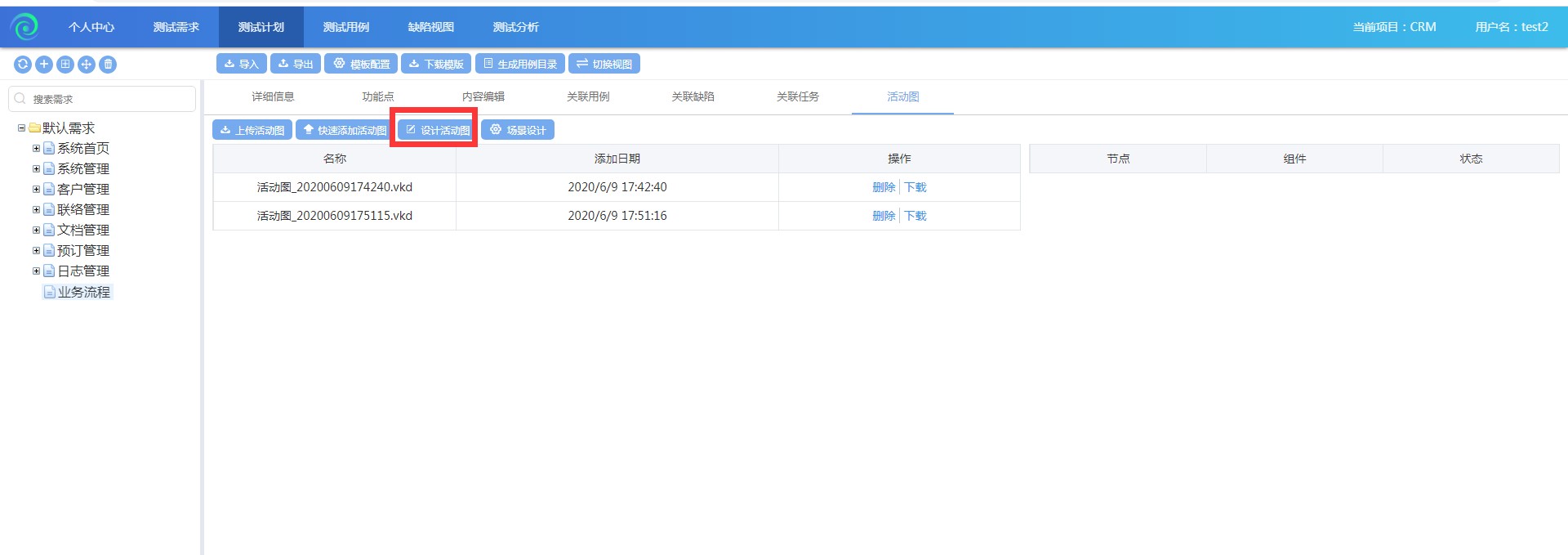

对于这个总体的业务流程我们可以进行画一张流程图,也可以通过分析单个节点中的流程进行分析后,画一张流程图,在TC中进行点击活动图,如下图所示:



场景设计

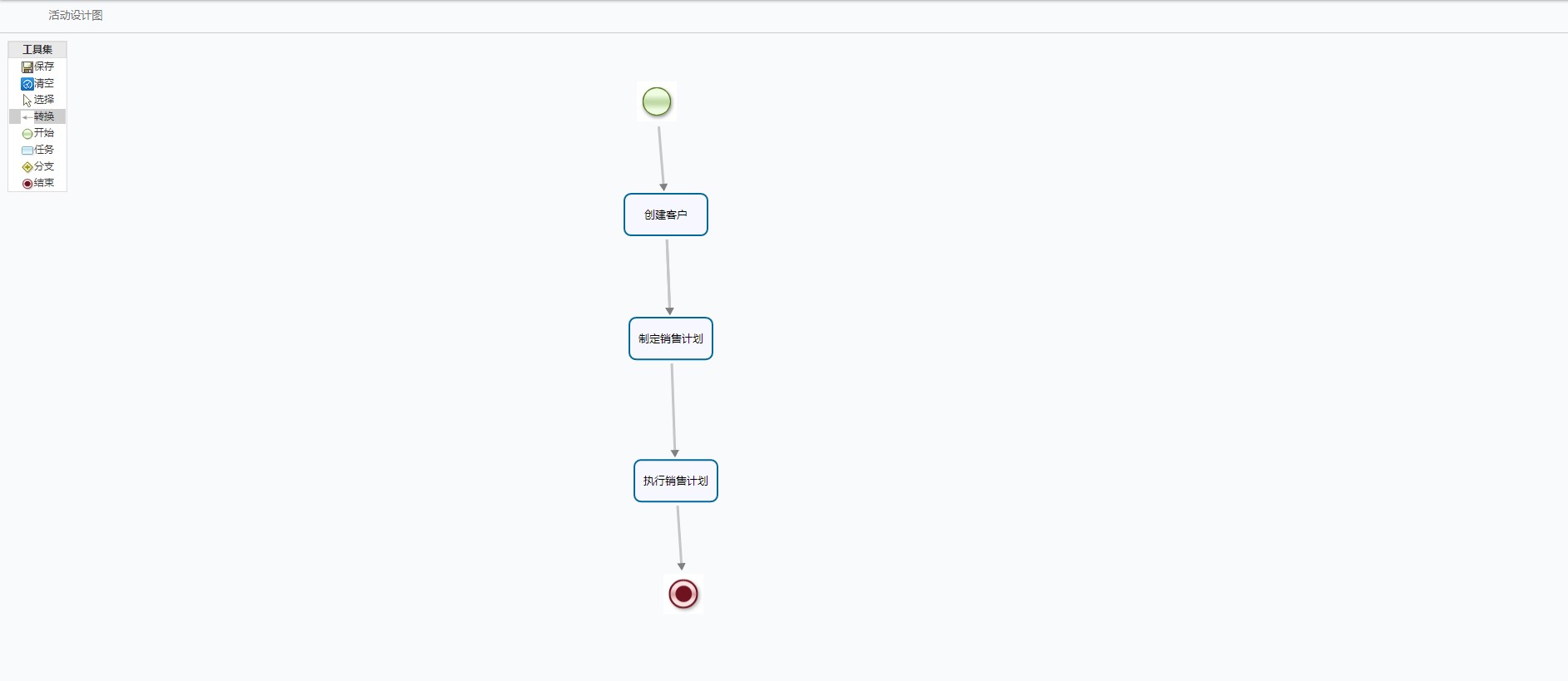

进入到绘图界面,根据需求规格说明书上的流程图或者分析后的流程图进行绘制。



场景设计

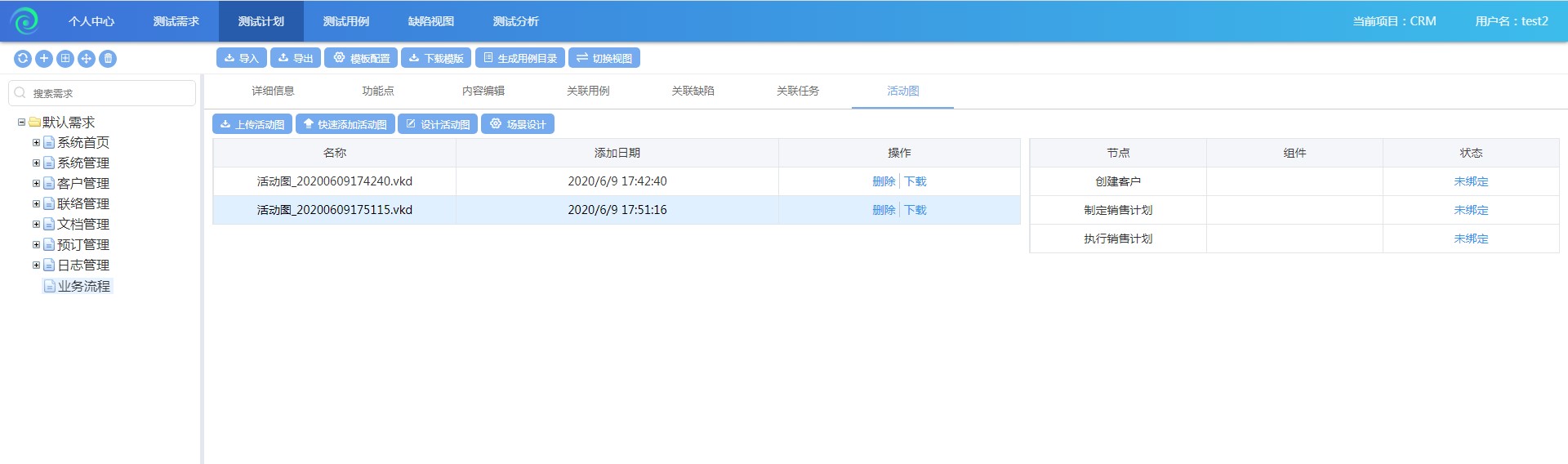

点击保存后,界面显示对应的活动图如下图:



场景设计

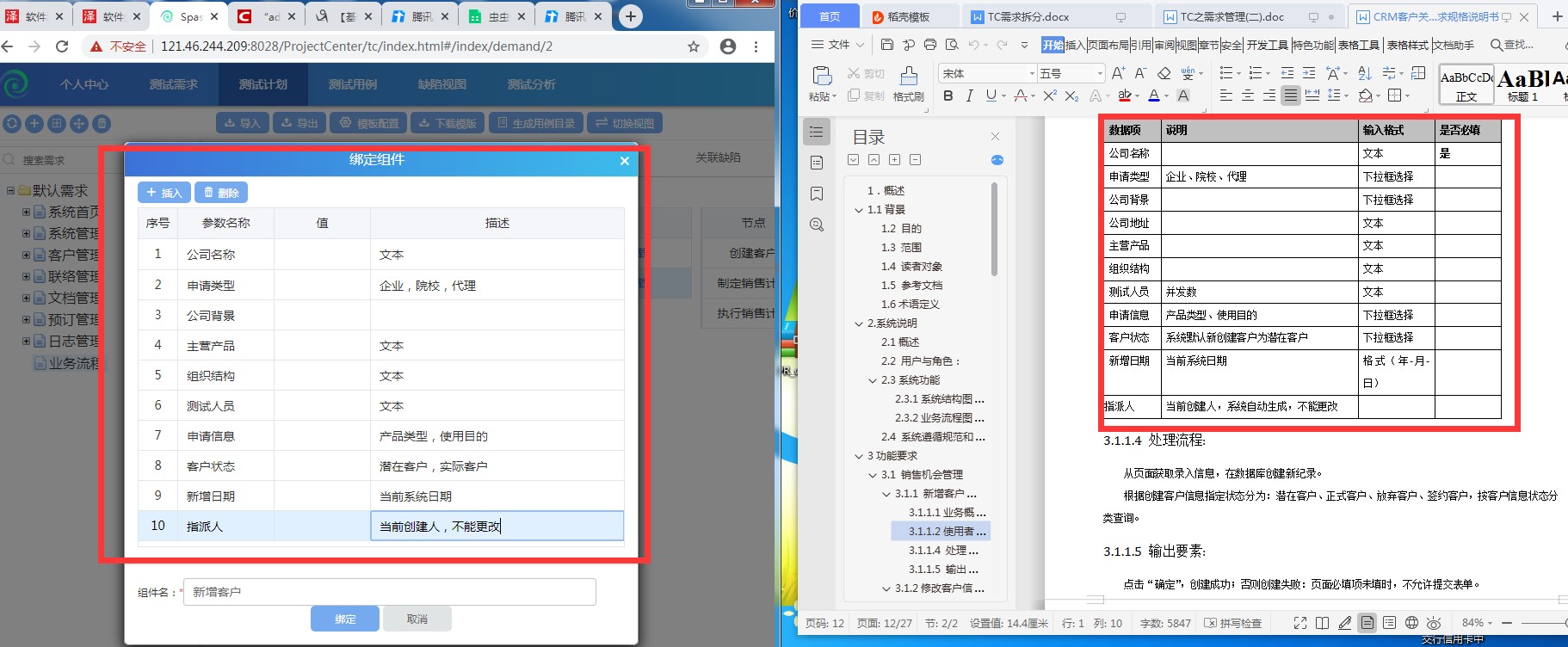

选中对应的活动图后,点击未绑定,弹出绑定组件窗口,输入组件名称与该场景下的输入项名称,输入项可以按照需求规格说明书内的输入项进行录入,如下图所示:



场景设计

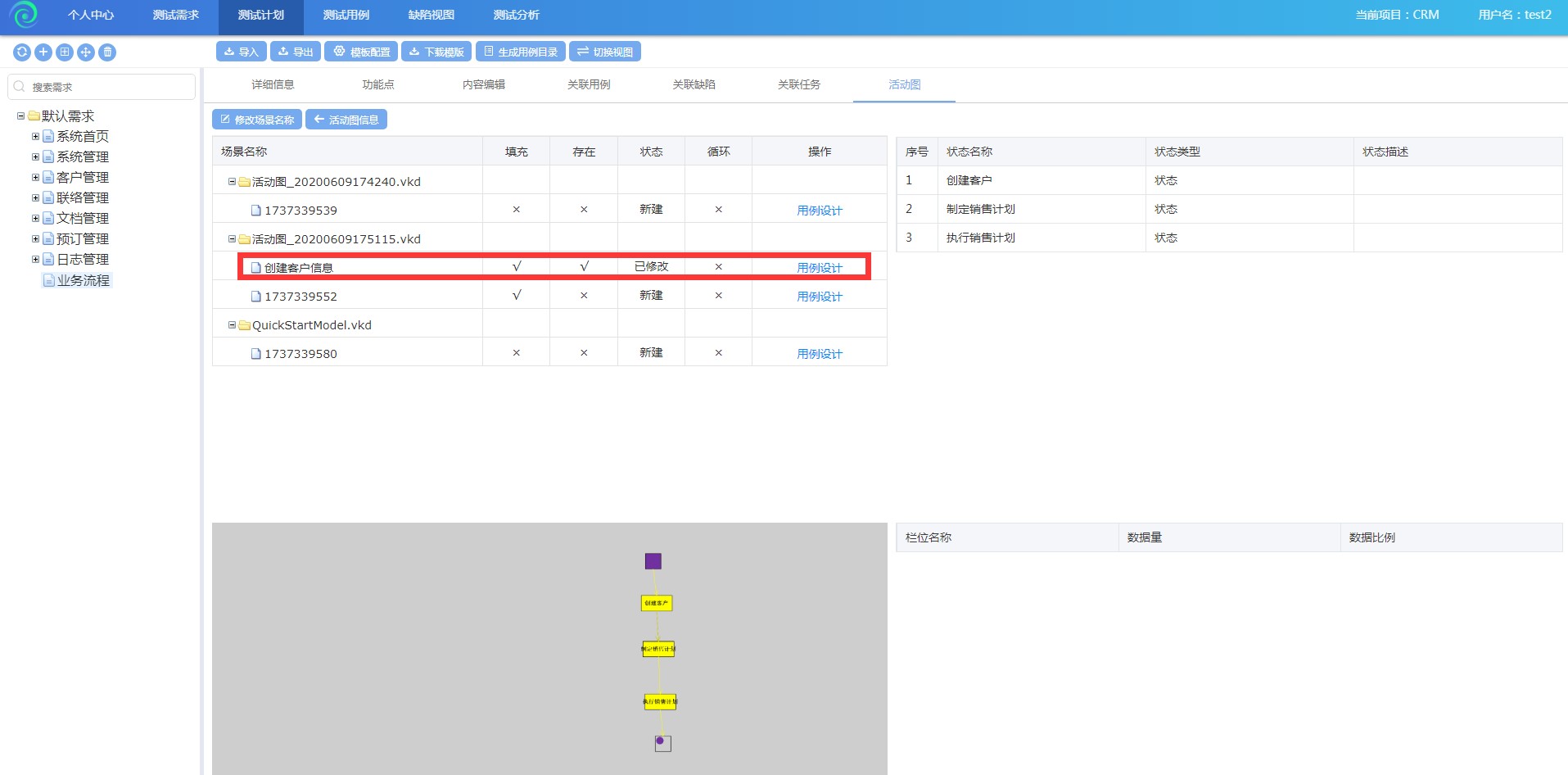

点击绑定后,点击场景设计,进入场景设计界面,如下图所示:



场景设计



进入后,点击用例设计,进入用例设计界面后,可以将测试输入项的数据进行导入,录入或者数据库引用。本章先介绍到这里,下一章将描述如何进行需求管理之如何进行活动图生成场景的用例设计。
