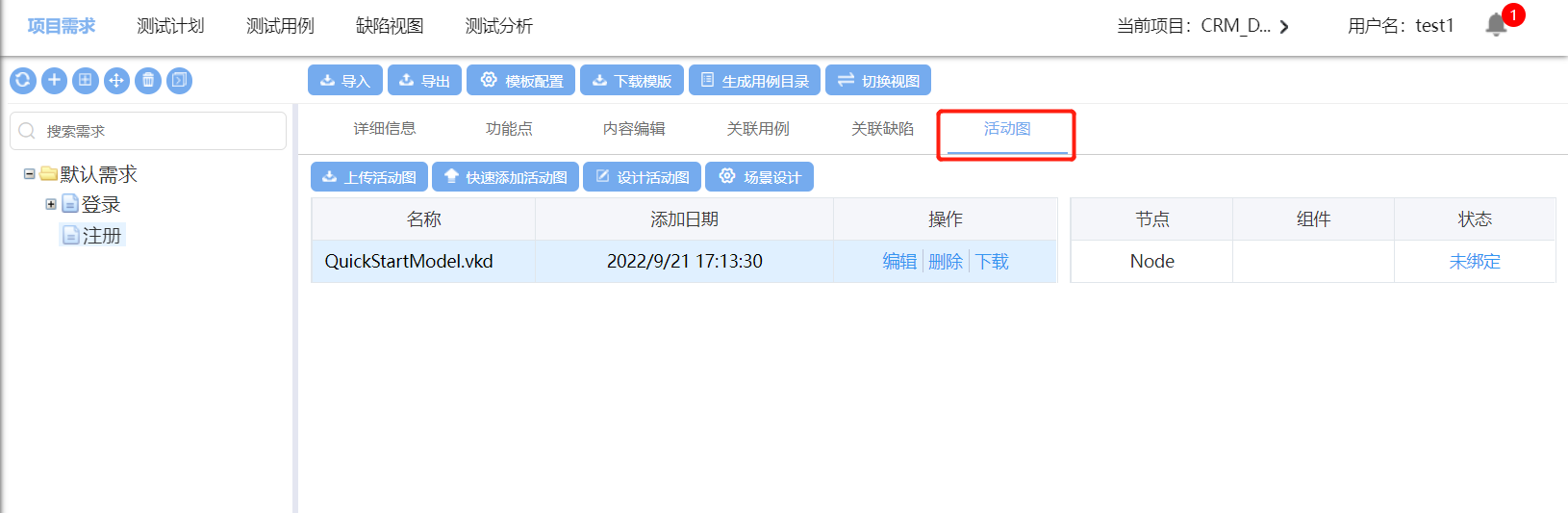

点击活动图，在此可上传活动图、快速添加活动图、设计活动图、进行场景设计；

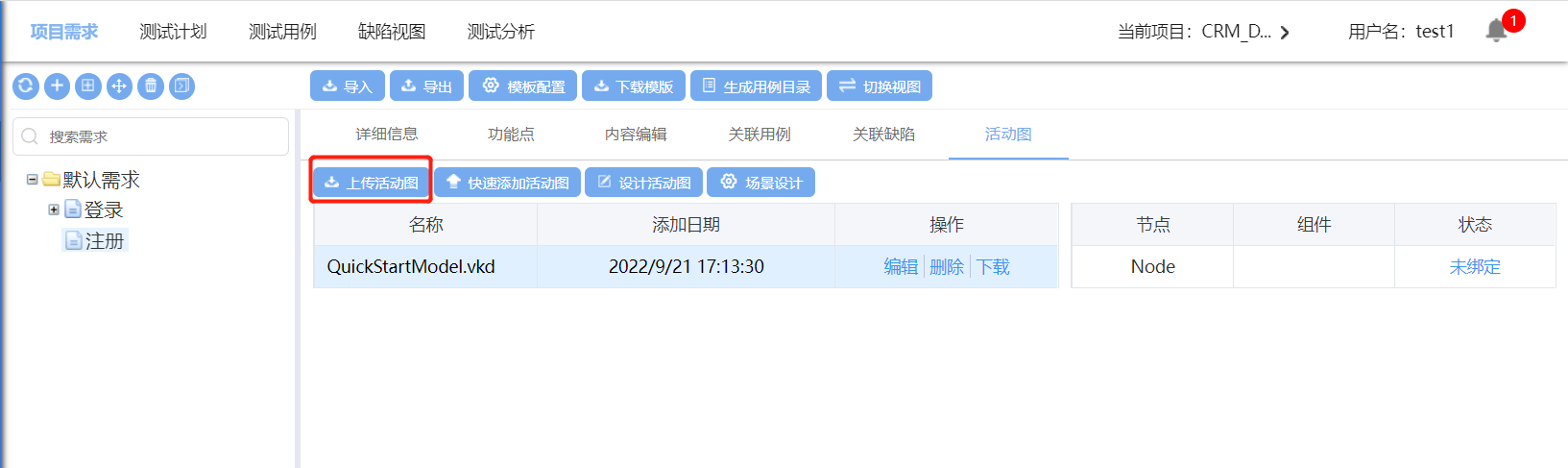

上传活动图

测试需求--活动图，点击上传活动图，确认打开后上传成功；（活动图需要需求负责人或者需求创建人操作，其他人没有权限操作活动图）；

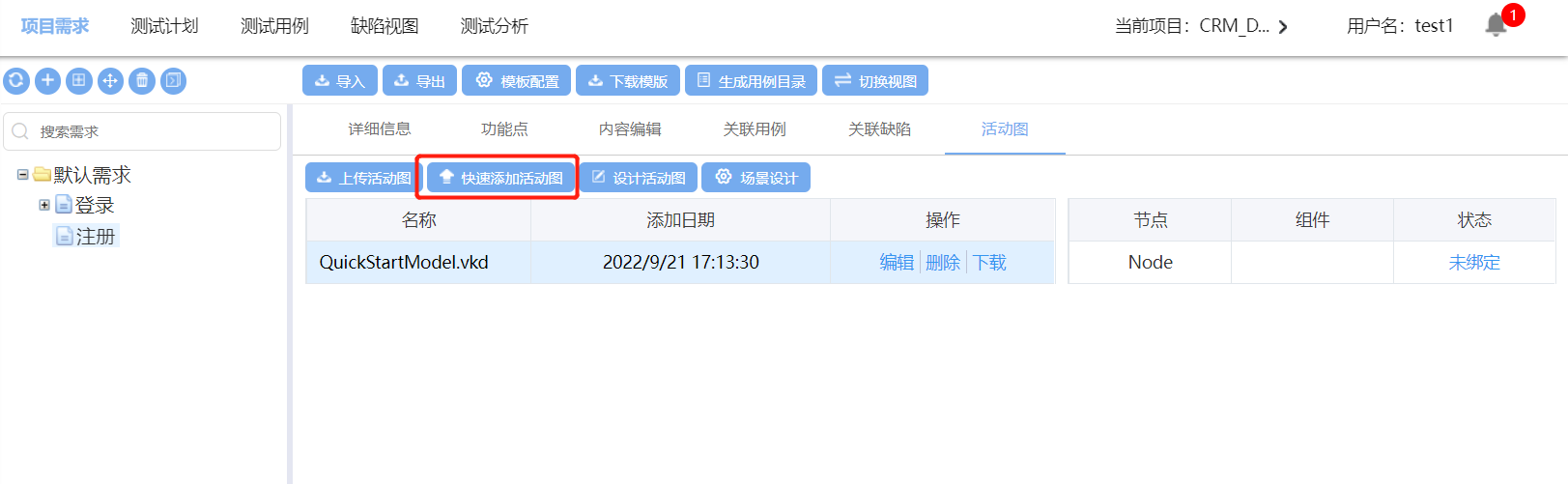

快速添加活动图

快速添加活动图，将添加一个默认的活动图；

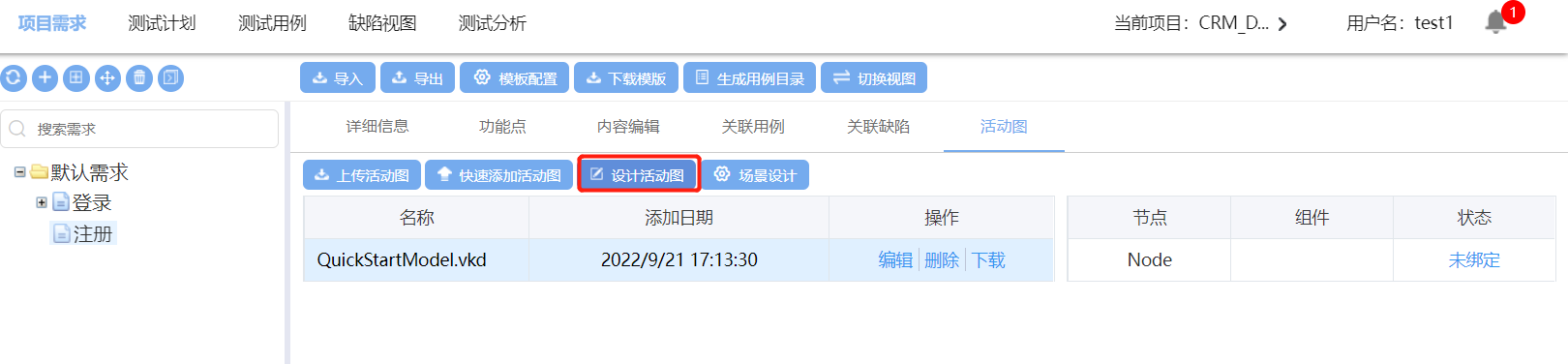

设计活动图

设计活动图，将打开活动编辑器，在此刻手动设计活动图；

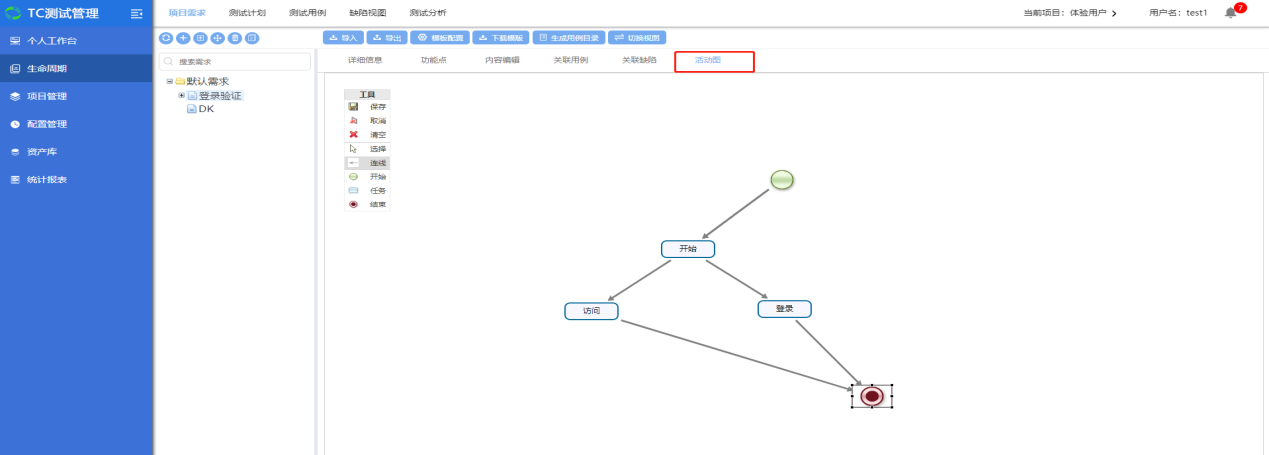

选择开始节点、任务节点、结束节点，并将其按逻辑关系连线，保存，即可创建活动图；

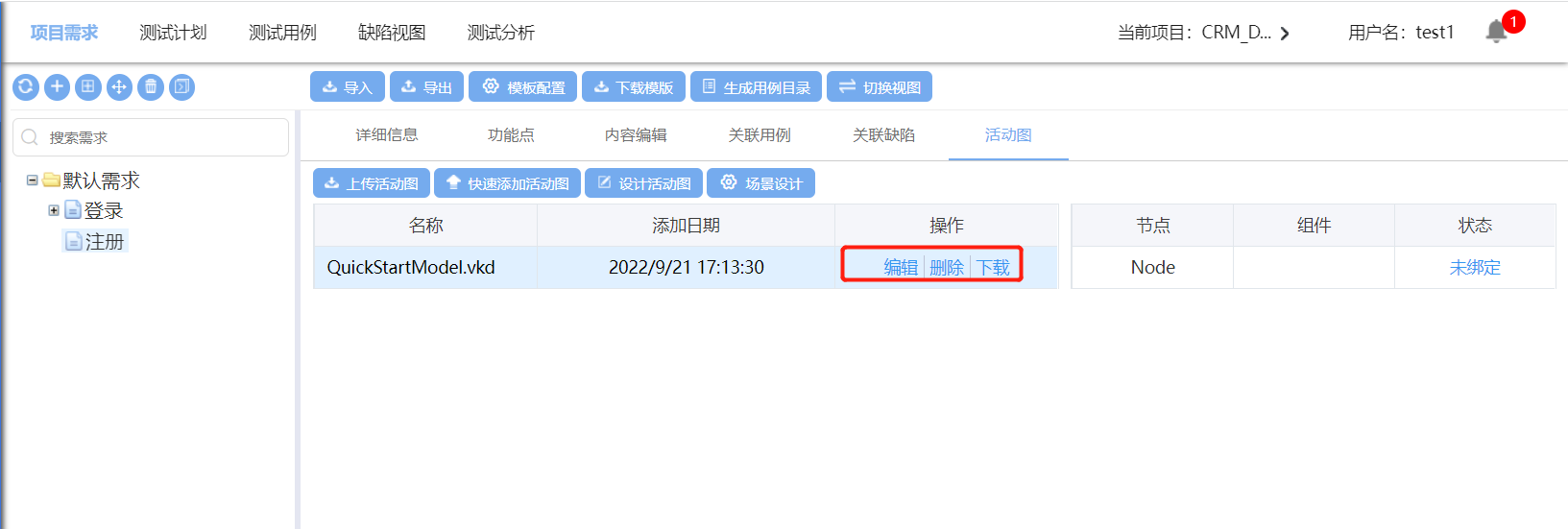

操作活动图

可对活动进行编辑、删除、下载操作；

编辑：可编辑已存在的活动图，与设计活动图类似；

删除：可删除选择的活动图；

下载：将活动图下载到本地（.vkd文件格式）；

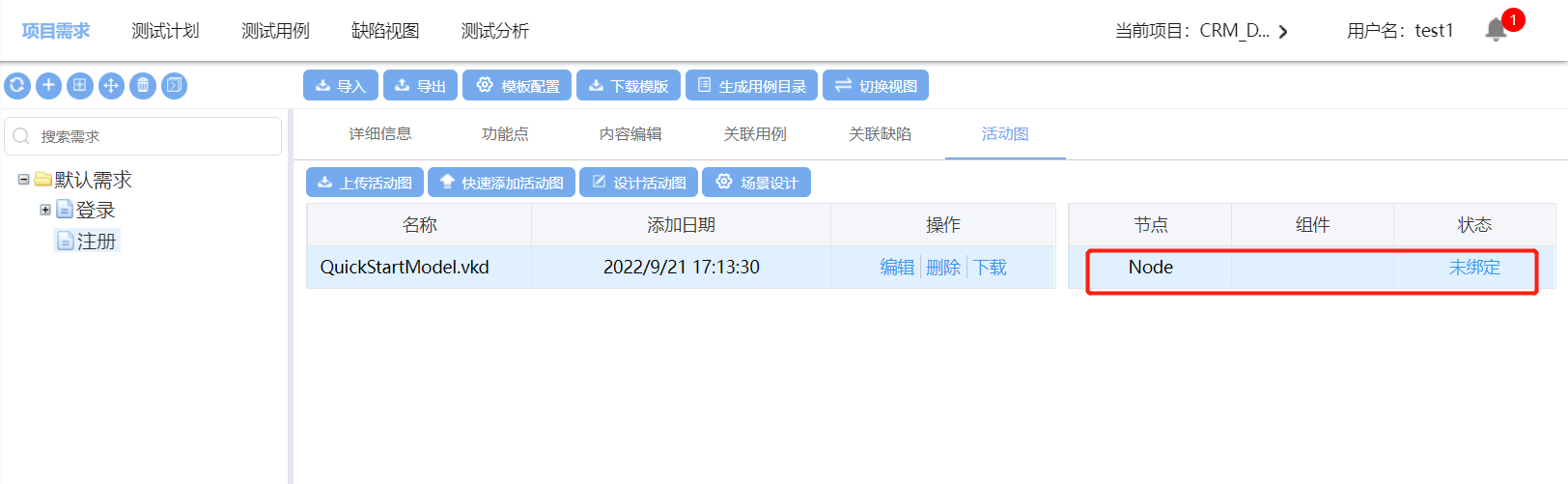

绑定组件

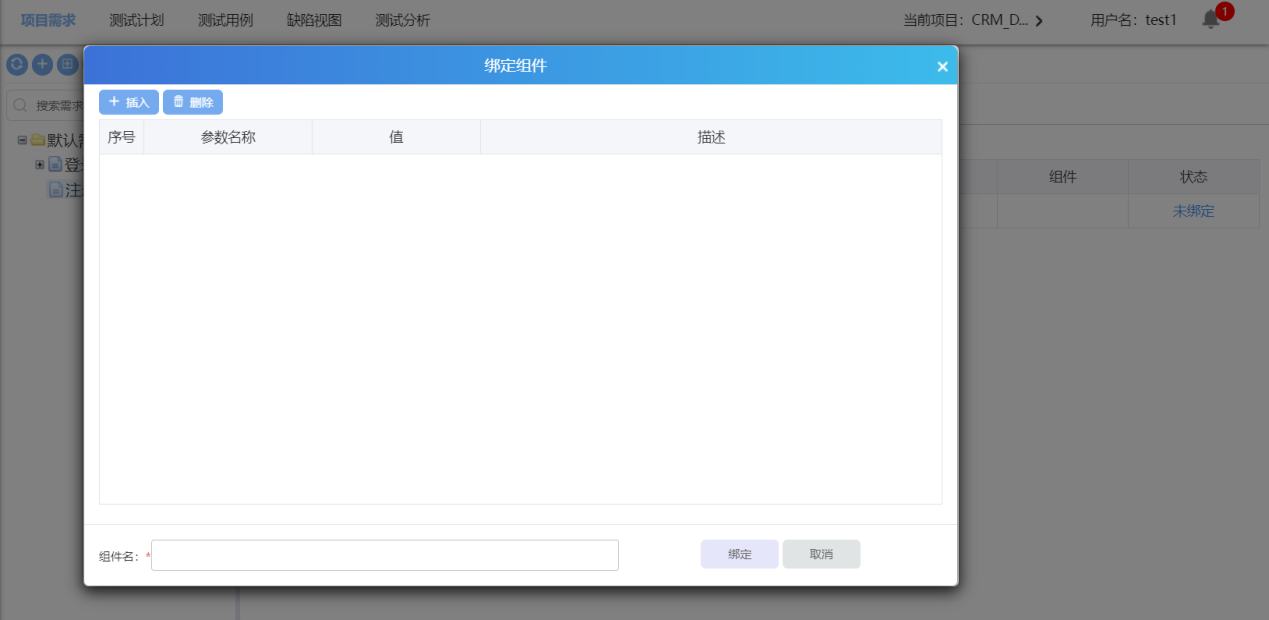

点击未绑定，进入下图：

点击插入，输入参数名、参数数、组件名，点击绑定，组件绑定成功；

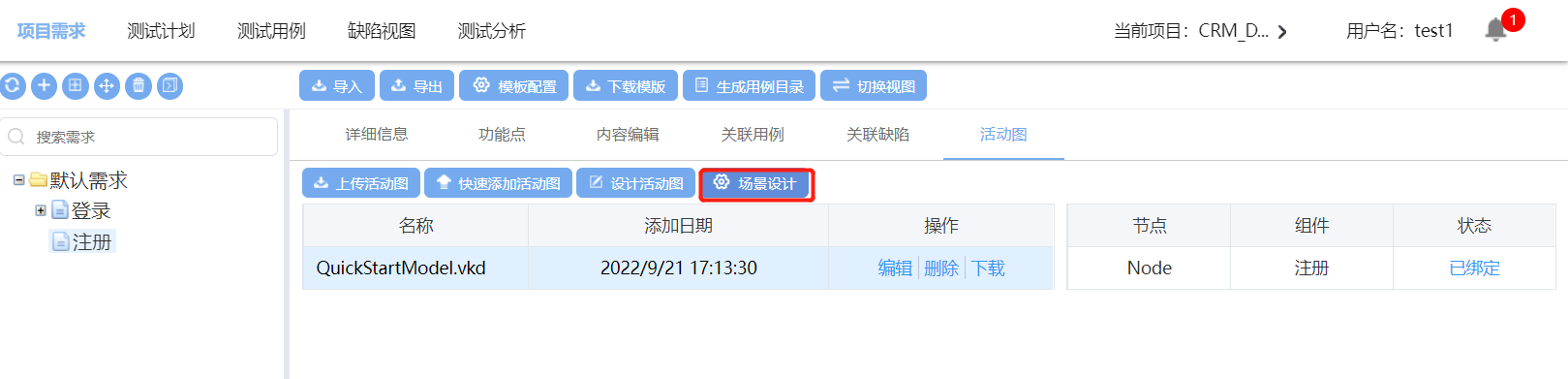

场景设计

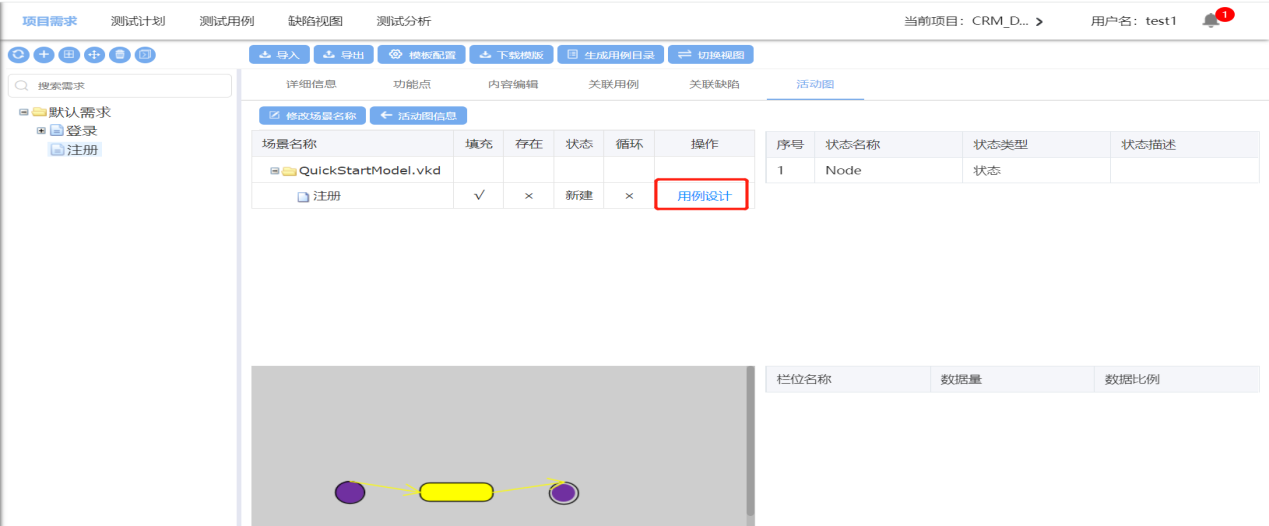

点击场景设计，进入场景页面

用例设计

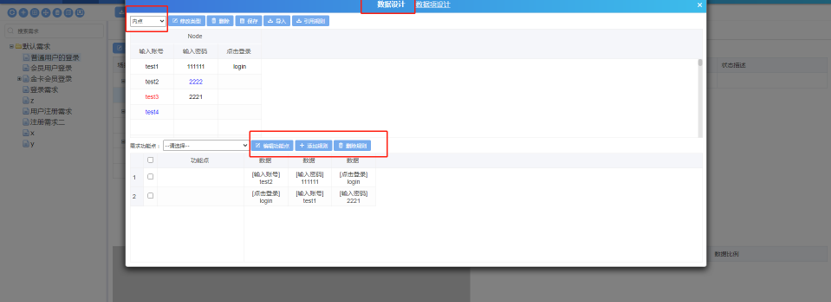

点击用例设计进入用例设计页面：

1. 输入参数，点击数据类型下拉框选择数据类型，修改后，点击保存；

2. 数据类型：内点为黑色字体、边界值为红色字体、无效等价类为蓝色字体；

3. 引用规则：点击引用规则，可以引用规则库中已定义的规则；

4. 编辑功能点：可以点击添加，新增功能点；

5. 添加规则：按Ctrl，选择数据，点击添加规则，添加规则成功；

6. 删除规则：勾选规则，点击删除规则，确认后删除成功；

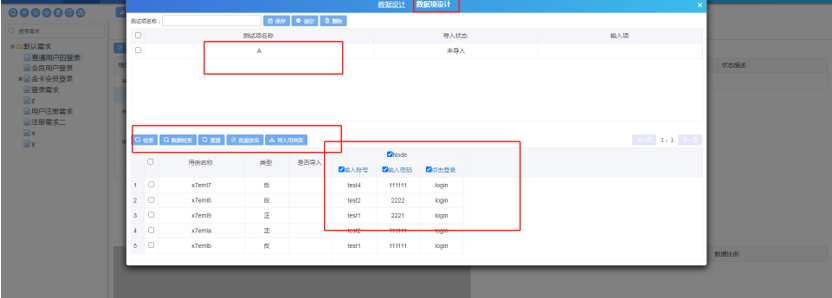

数据项设计

1. 输入测试项名称，点击保存新增数据项成功；

2. 勾选数据栏位，点击检索，栏位数据会根据规则检索出测试用例；

3. 勾选数据栏位，点击数据检索，再勾选数据，将会根据勾选的数据检索出测试用例；

4. 勾选全部用例，点击批量改名，输入用例名称，批量改名成功；

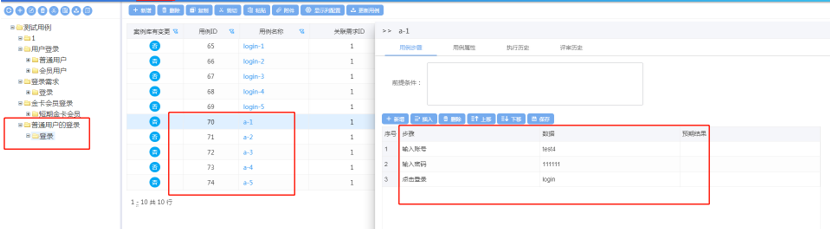

5. 导入用例库：双击测试项，勾选全部用例，点击导入用例库，导出成功；可在测试用例页面看到导入的用例（如下图位置：）
