活动图

2021/2/2 13:18:41 泽众 编辑:泽众 于 2021/2/2 13:41:32

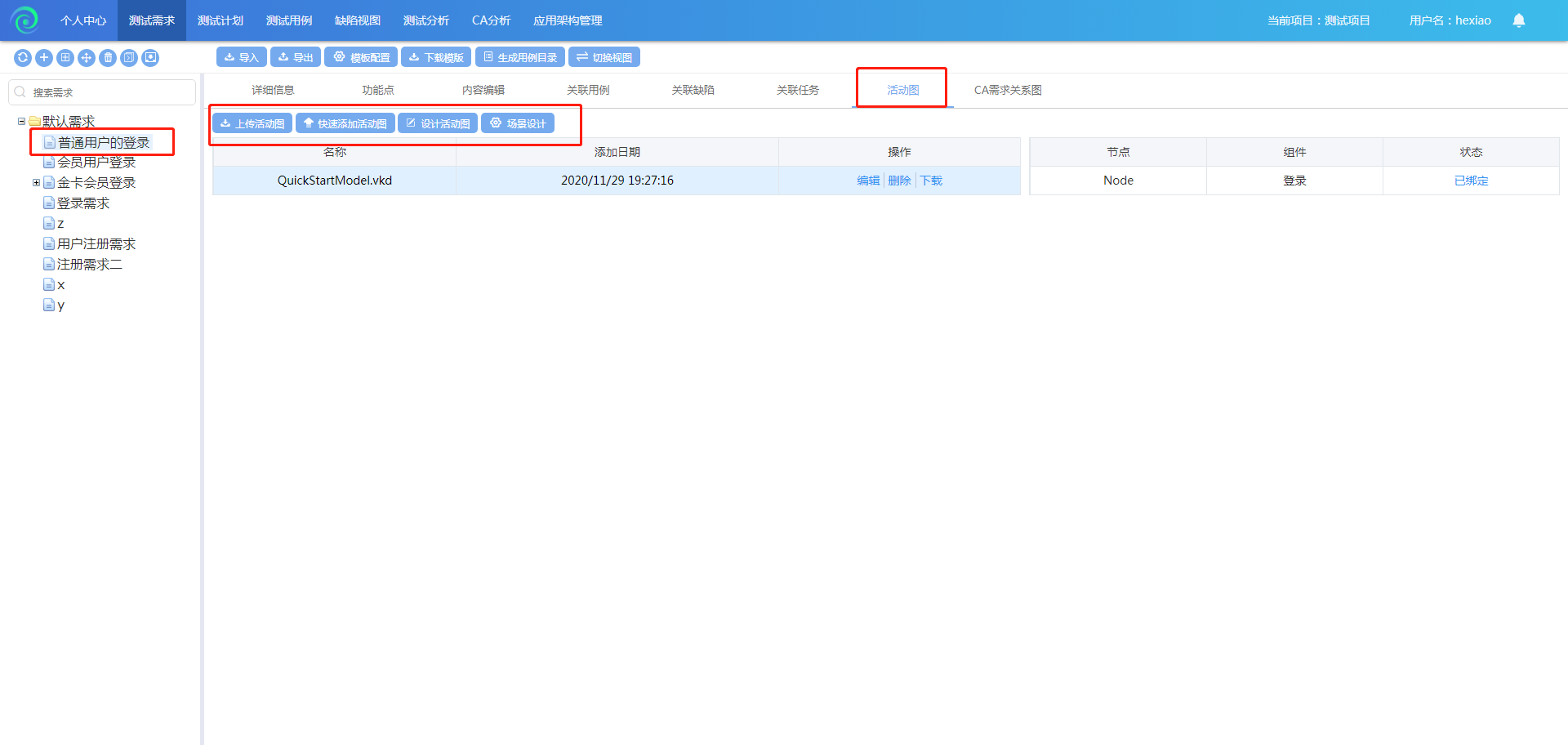

点击活动图,在此可上传活动图、快速添加活动图、设计活动图、进行场景设计;

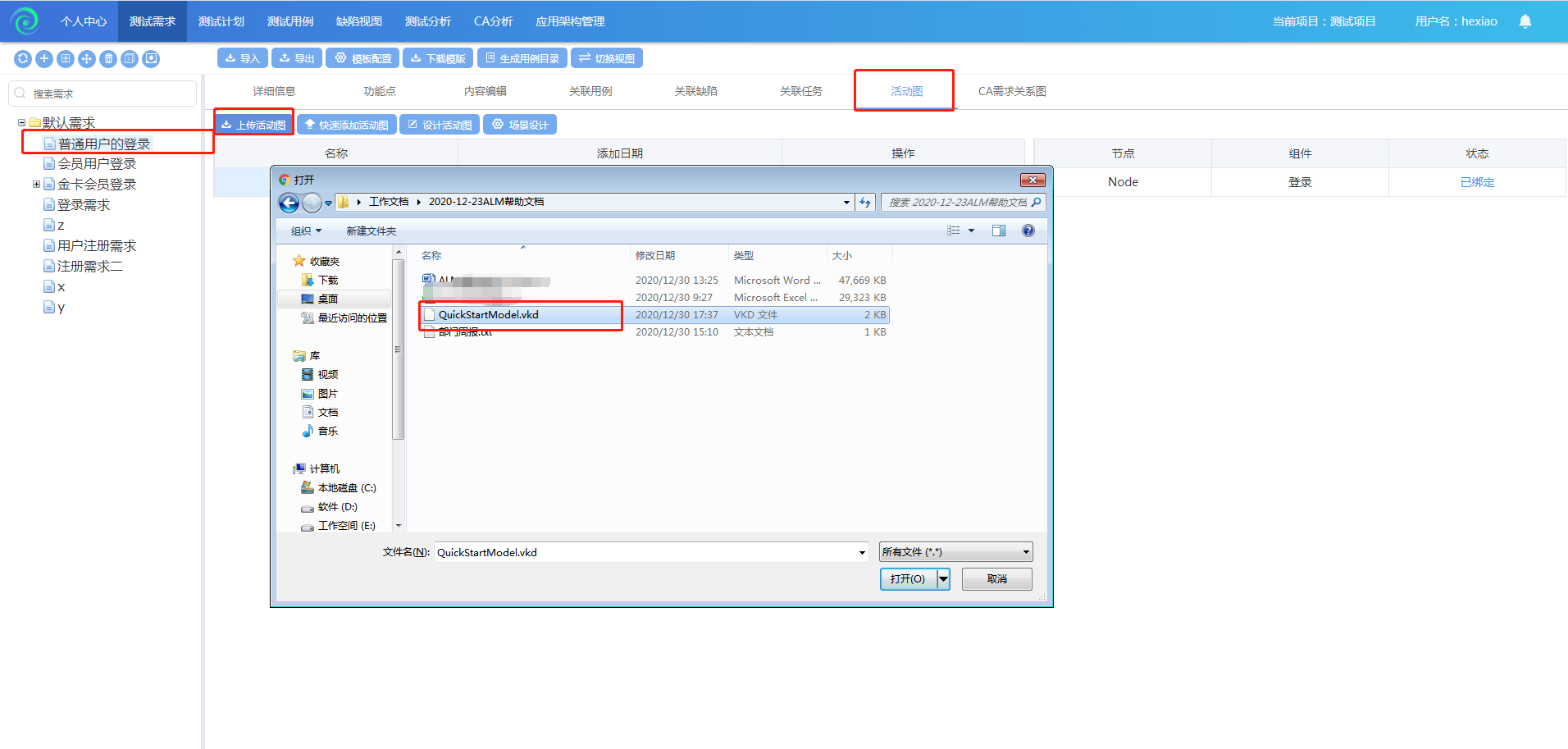

上传活动图

测试需求--活动图,点击上传活动图,确认打开后上传成功;(活动图需要需求负责人或者需求创建人操作,其他人没有权限操作活动图);

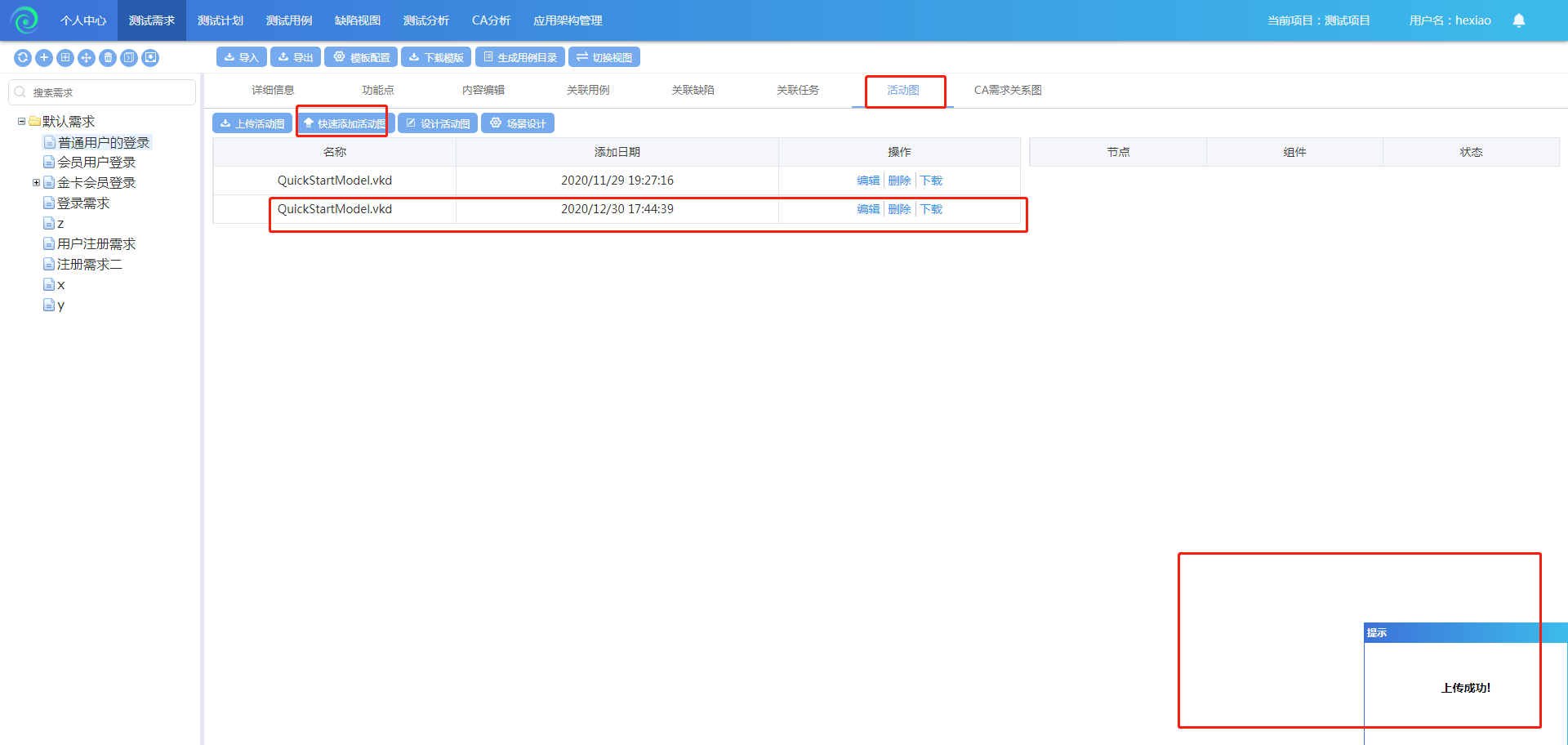

快速添加活动图

快速添加活动图,将添加一个默认的活动图;

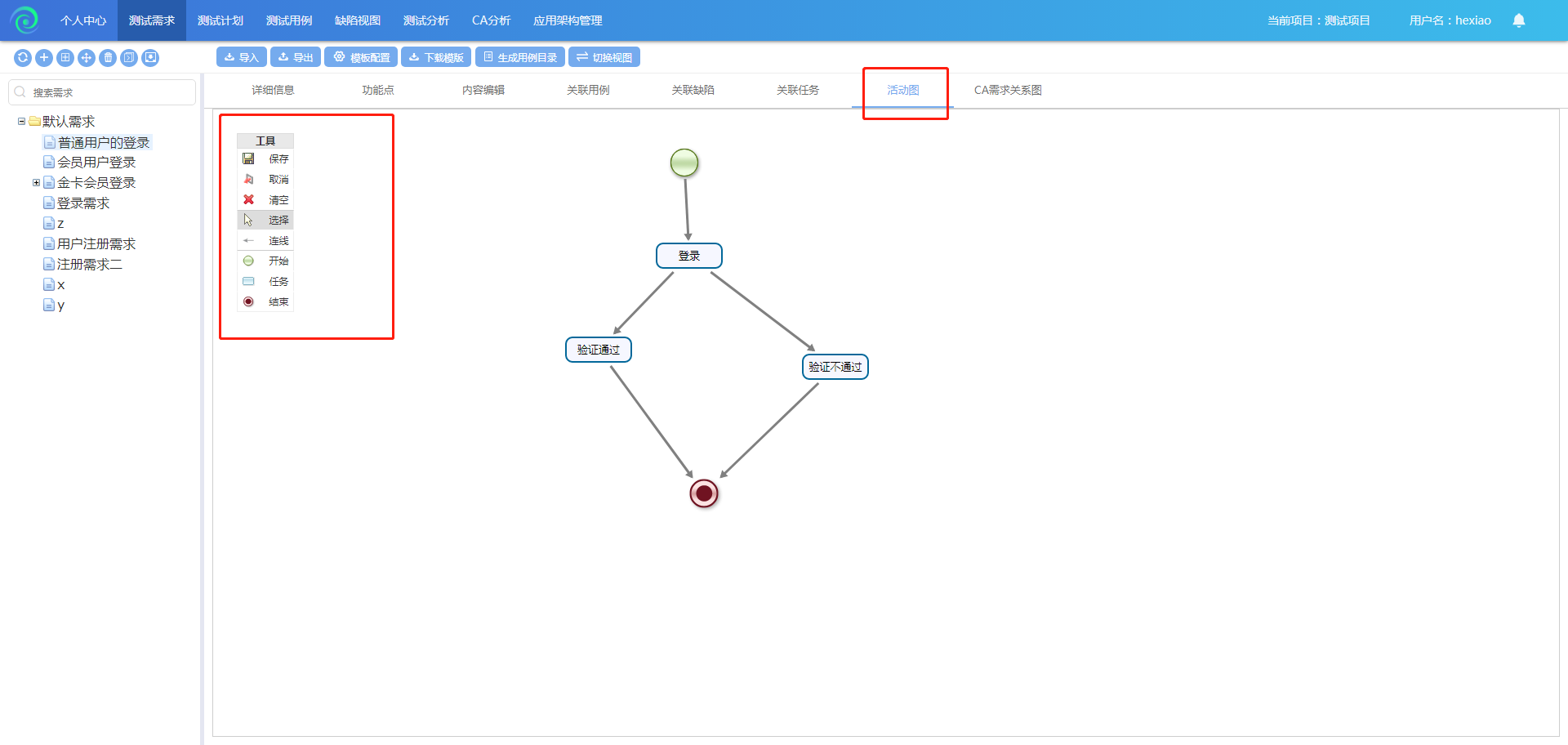

设计活动图

设计活动图,将打开活动编辑器,在此刻手动设计活动图;

选择开始节点、任务节点、结束节点,并将其按逻辑关系连线,保存,即可创建活动图;

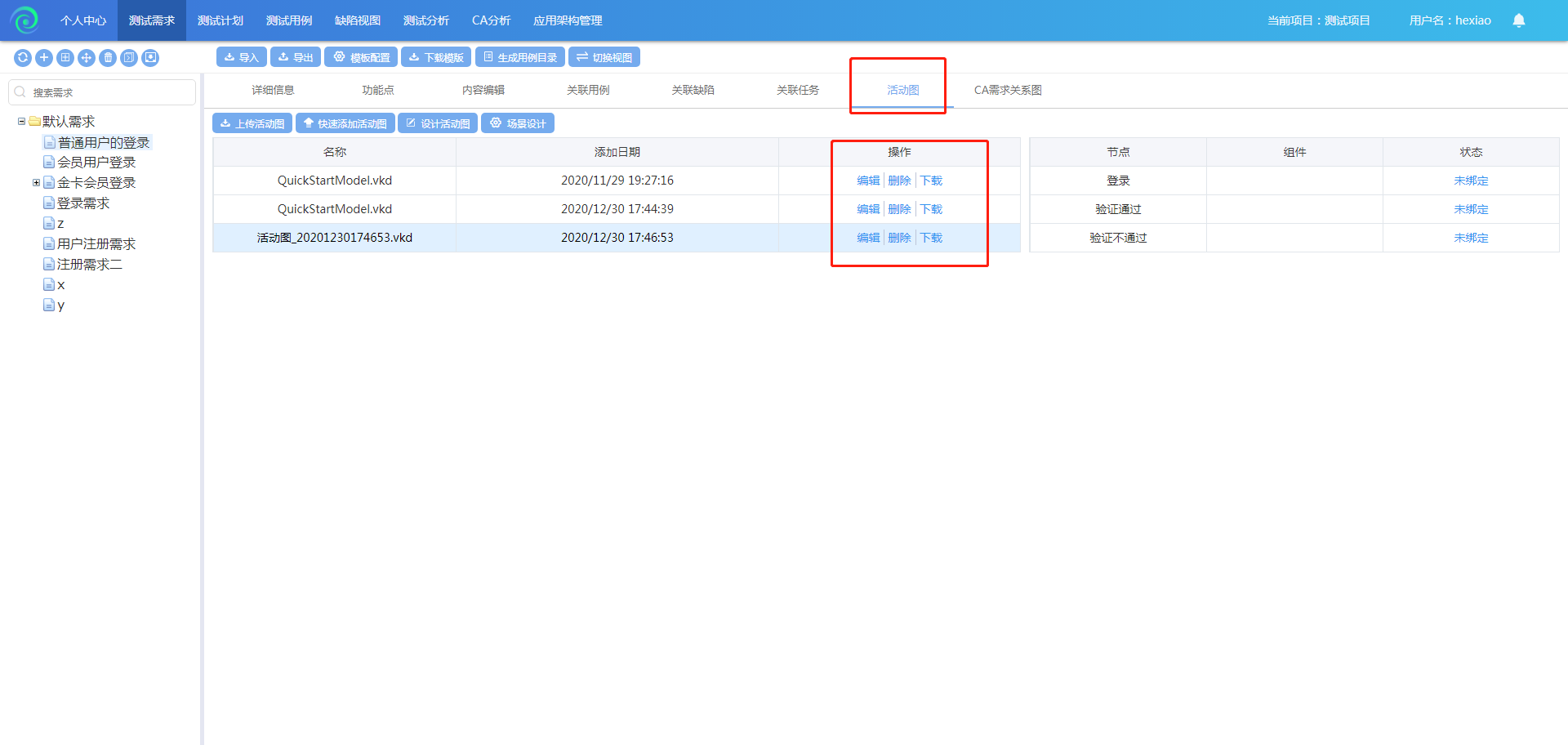

操作活动图

可对活动进行编辑、删除、下载操作;

编辑:可编辑已存在的活动图,与设计活动图类似;

删除:可删除选择的活动图;

下载:将活动图下载到本地(.vkd文件格式);

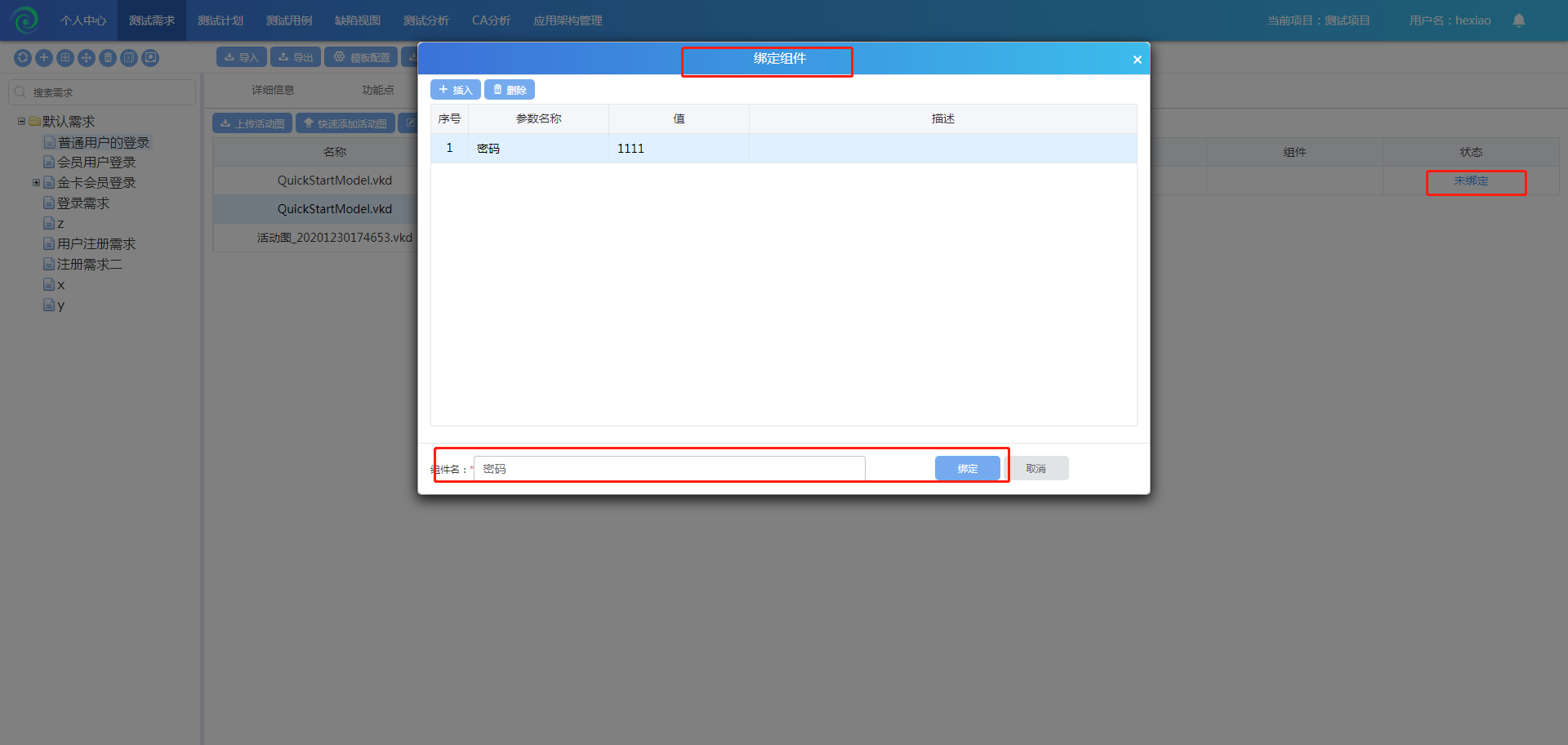

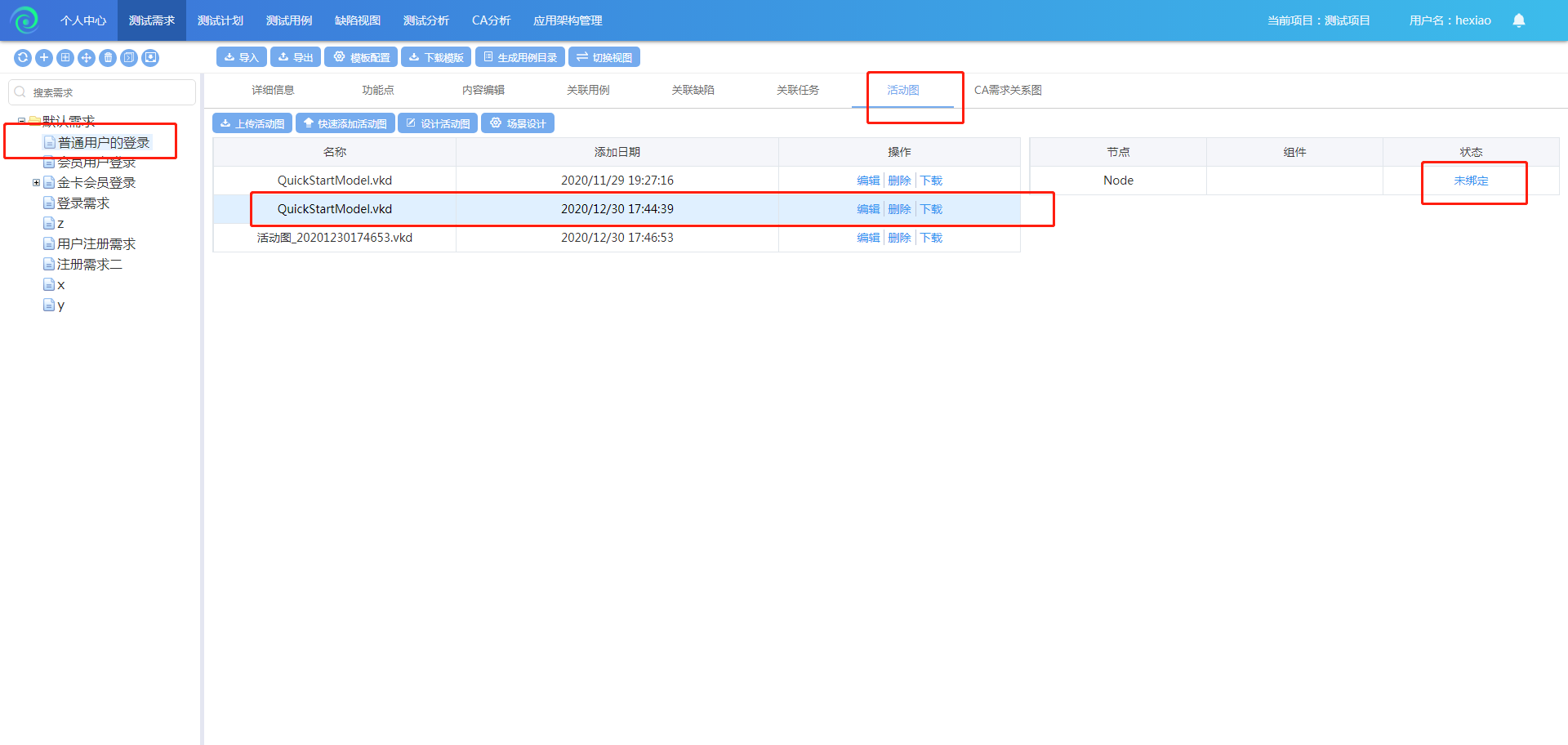

绑定组件

点击未绑定,进入下图:

点击插入,输入参数名、参数数、组件名,点击绑定,组件绑定成功;

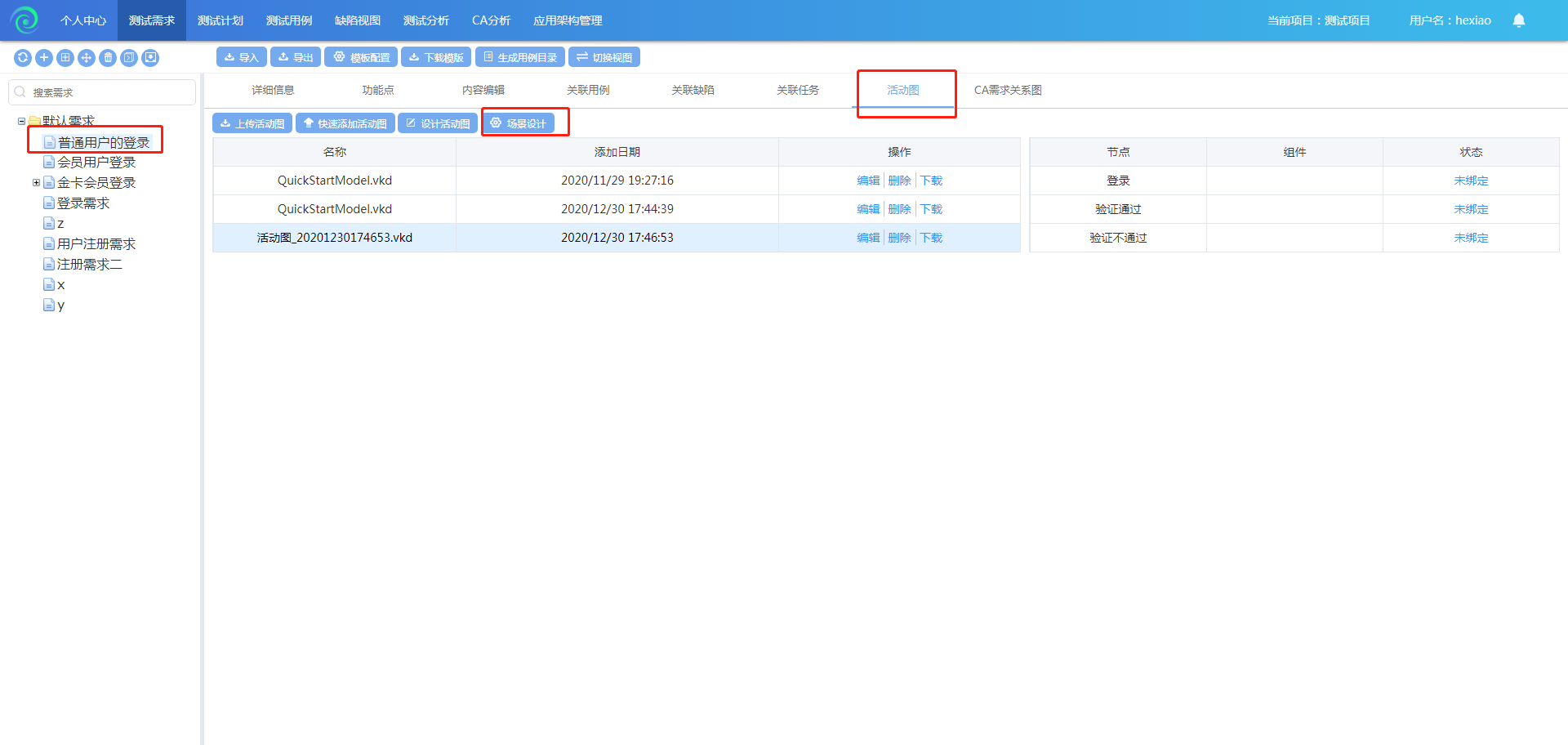

场景设计

点击场景设计,进入场景页面

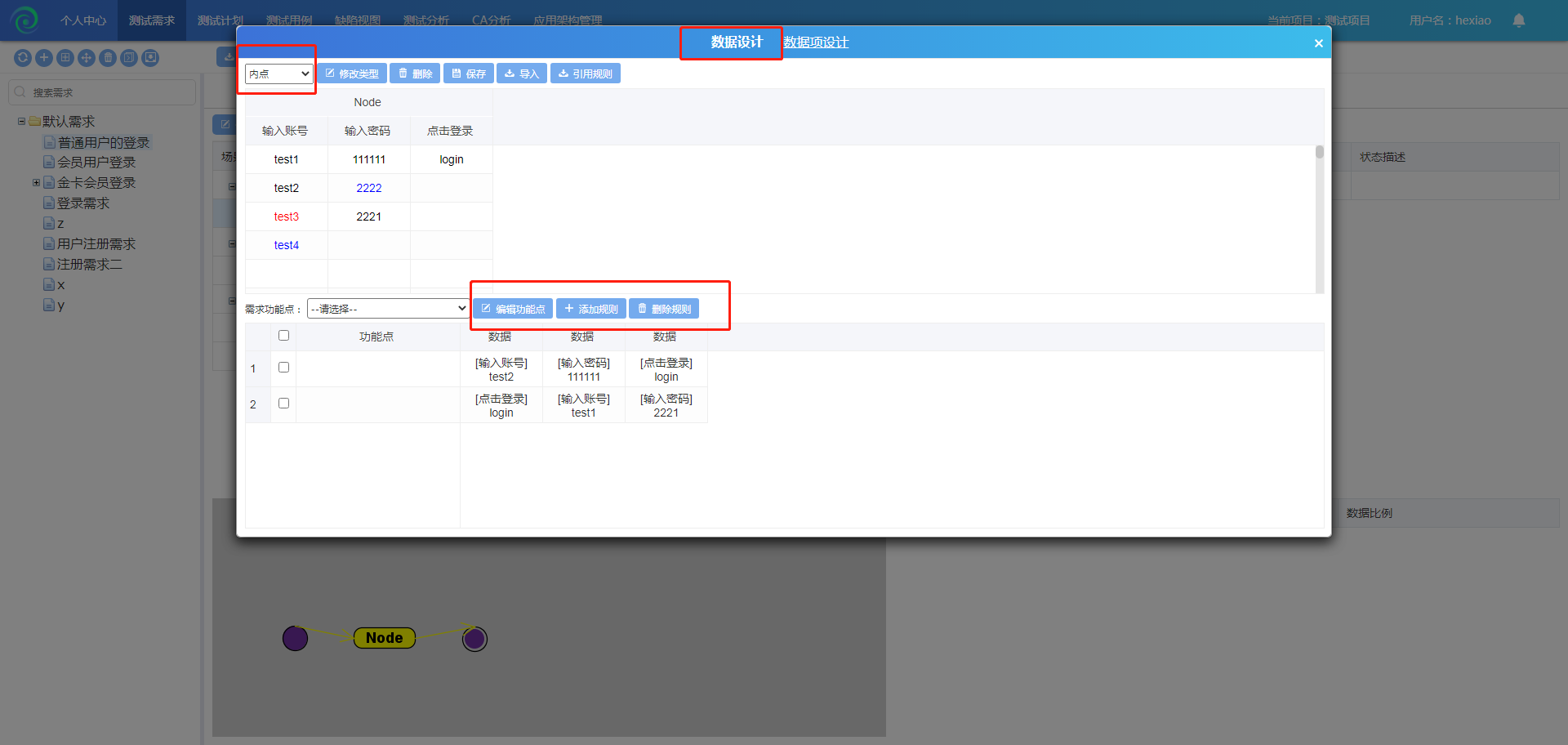

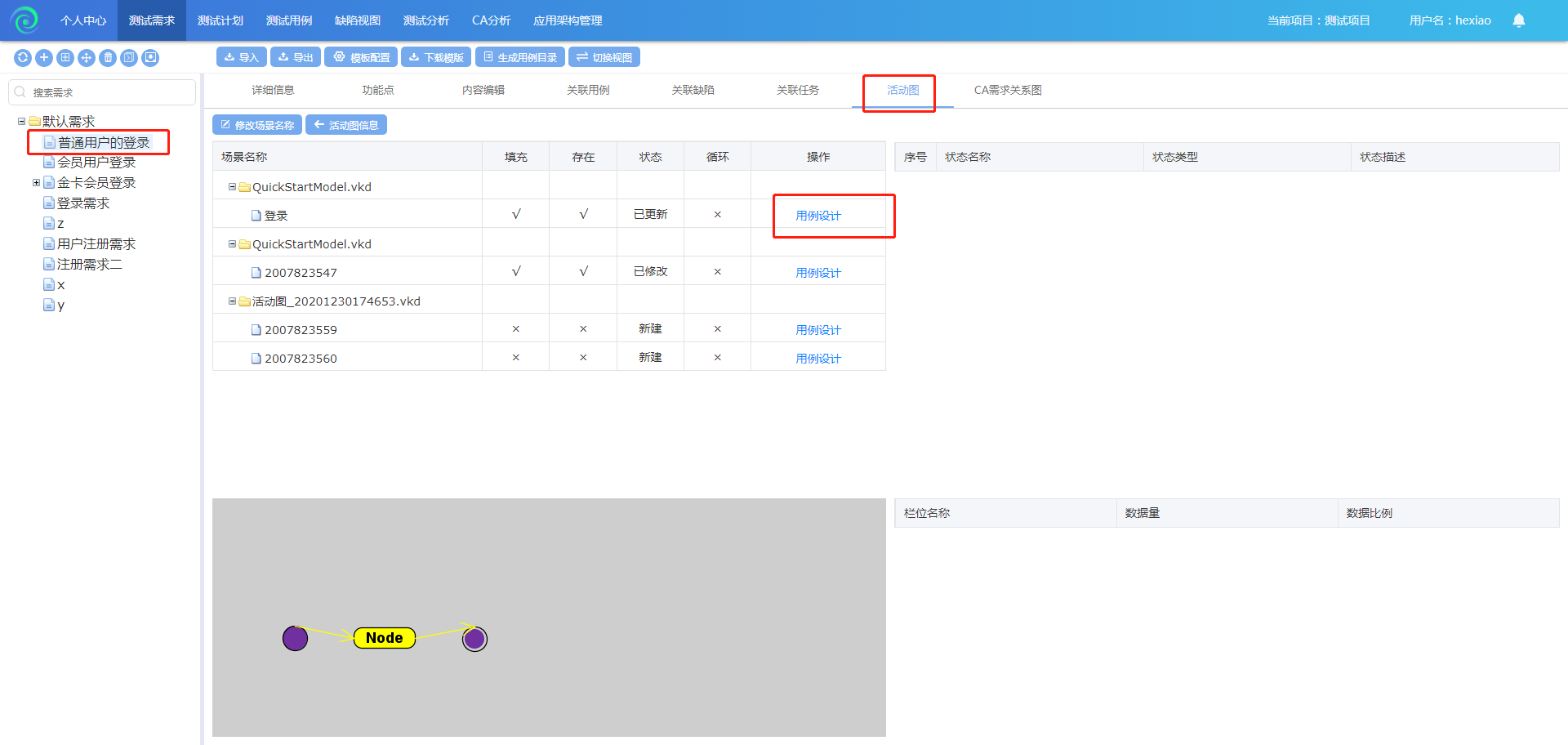

用例设计

点击用例设计进入用例设计页面:

1.输入参数,点击数据类型下拉框选择数据类型,修改后,点击保存;

2.数据类型:内点为黑色字体、边界值为红色字体、无效等价类为蓝色字体;

3.引用规则:点击引用规则,可以引用规则库中已定义的规则;

4.编辑功能点:可以点击添加,新增功能点;

5.添加规则:按Ctrl,选择数据,点击添加规则,添加规则成功;

6.删除规则:勾选规则,点击删除规则,确认后删除成功;

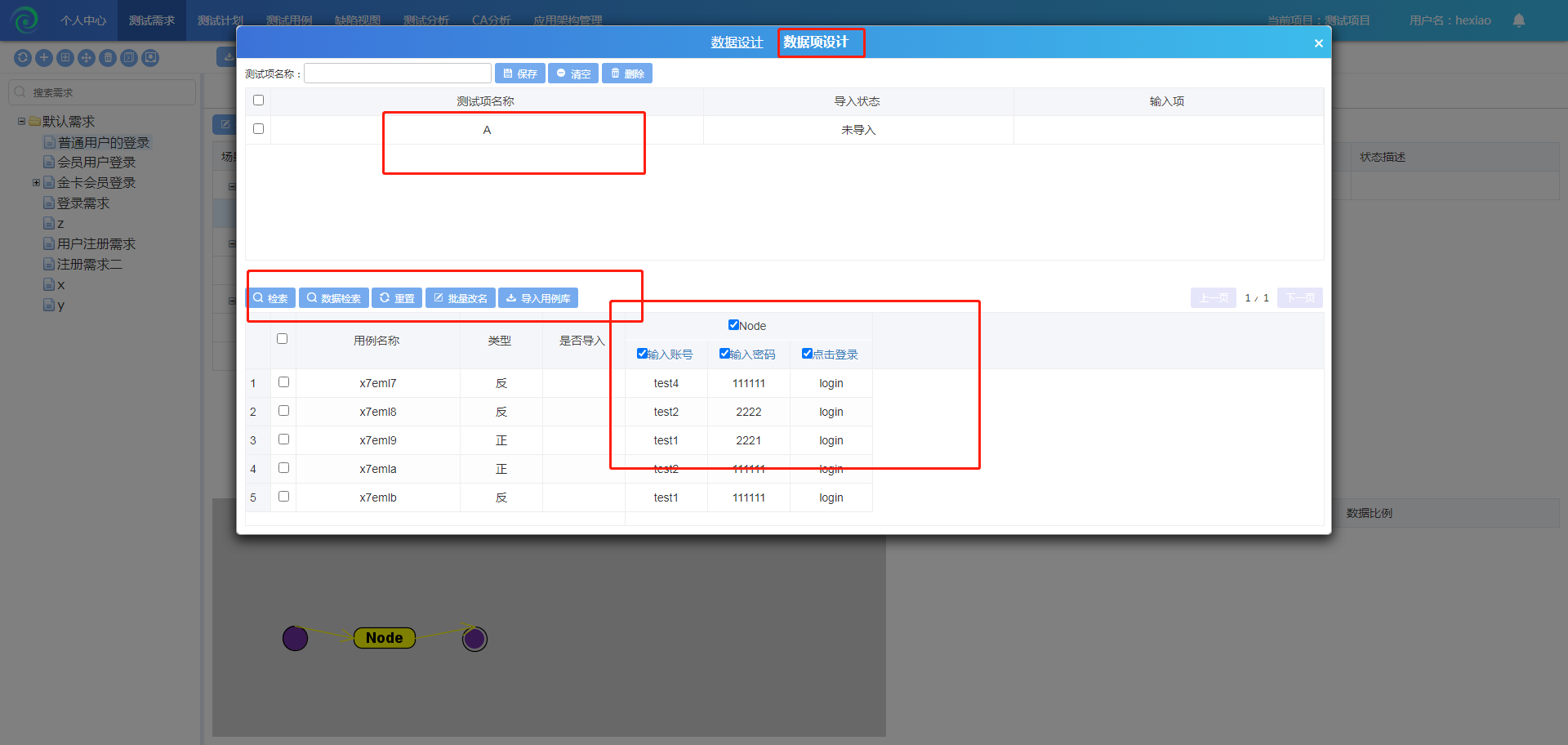

数据项设计

1.输入测试项名称,点击保存新增数据项成功;

2.勾选数据栏位,点击检索,栏位数据会根据规则检索出测试用例;

3.勾选数据栏位,点击数据检索,再勾选数据,将会根据勾选的数据检索出测试用例;

4.勾选全部用例,点击批量改名,输入用例名称,批量改名成功;

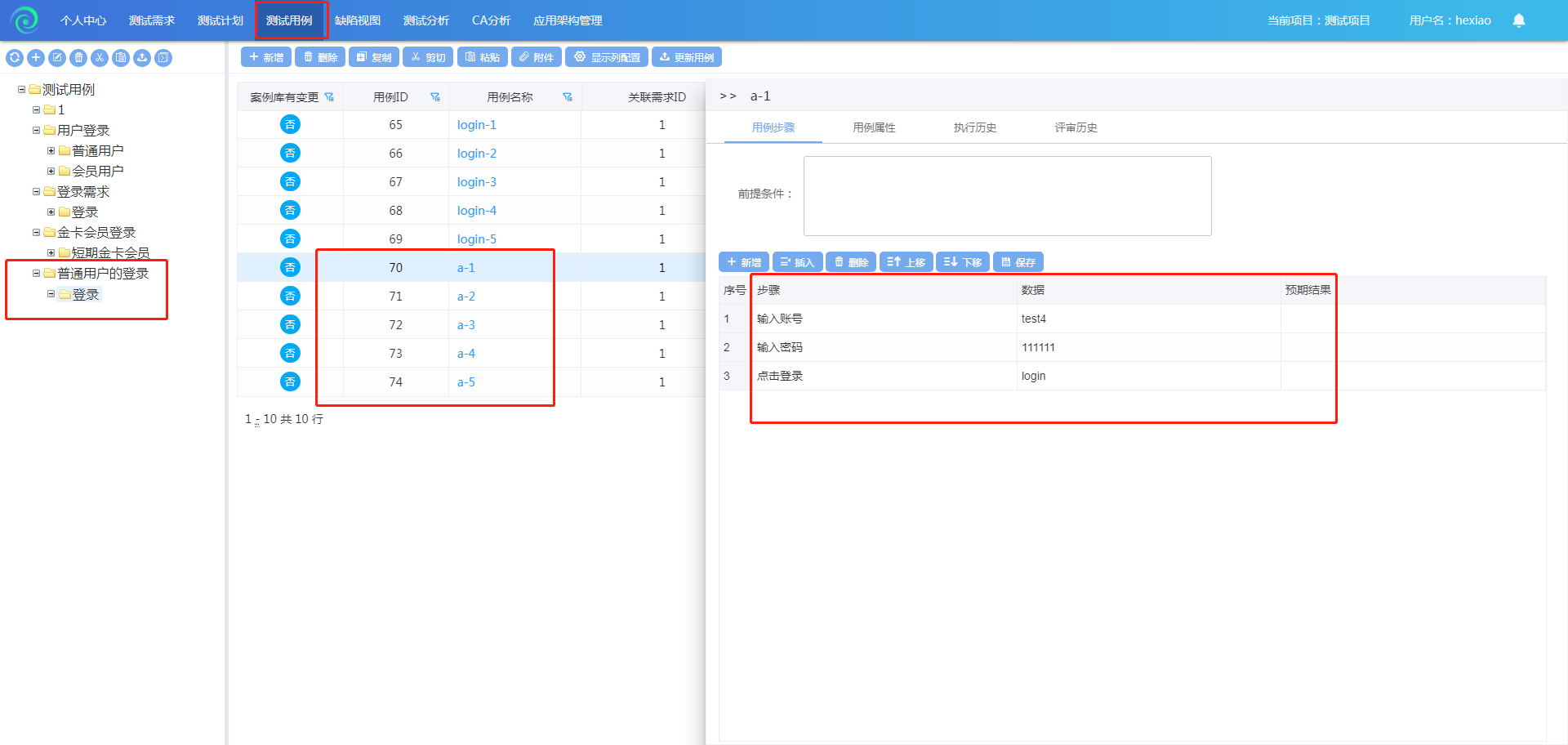

5.导入用例库:双击测试项,勾选全部用例,点击导入用例库,导出成功;可在测试用例页面看到导入的用例(如下图位置:)
