3.1.2采用协同SynchroESB实现系统整合

协同SynchroESB平台是一个面向服务(SOA)软件架构之上的企业服务总线平台，它将应用程序的不同功能单元----服务(service)，通过服务间定义良好的接口和契约(contract)联系起来。接口采用中立的方式定义，独立于具体实现服务的硬件平台、操作系统和编程语言，使得构建在这样的系统中的服务可以使用统一和标准的方式进行通信。

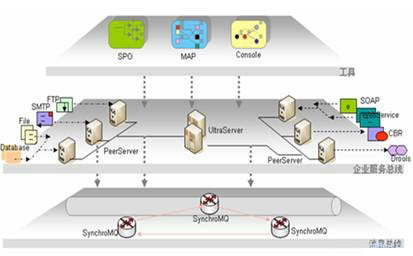

SynchroESB的系统架构如图所示

3.2系统体系架构

电信工程项目管理系统基于协同SynchroFlow工作流平台，采用分层的系统架构，在与外部系统集成的上，基于SOA整合模式，采用协同SynchroESB集成平台，充分使系统达到组件化、松耦合、易扩展的目标。

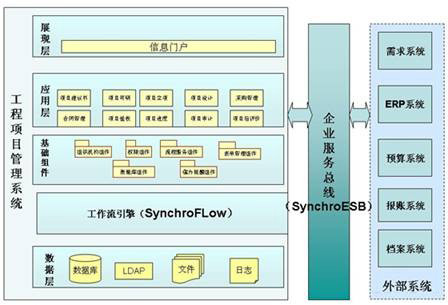

工程管理系统体系架构如图所示：

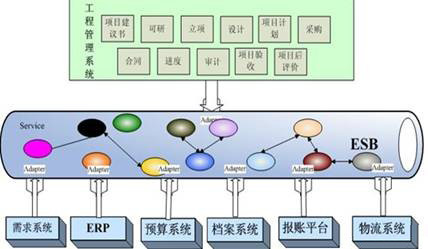

工程项目管理系统与需求系统、ERP系统、物流系统、档案系统、预算系统、报账平台等外部系统存在信息交换。在项目建议书之前，需求系统通过调用工程管理系统下达开发任务书;工程管理系统和ERP系统之间存在组织结构数据的实时同步;项目到立项的时候，需要根据项目号从预算系统中实时同步部分立项信息;当项目进行到合同录入阶段以后，物流系统从工程管理系统中取得合同、项目、供应商数据;工程管理系统中的付款功能需要调用报账系统中的数据，方能完成付款;工程管理系统中的项目数据需要按季度定时归档，存放到档案系统中。通过SynchroESB平台将工程管理系统与其他系统有机的整合如图所示：

四.结束语

电信行业的工程项目管理系统的建设模式和系统设计架构以先进的项目管理思想为指导，基于SOA和工作流引擎建设的工程项目管理系统，在电信行业的大型项目的整个生命周期管理过程中，必将发挥越来越重要的作用。
