我们以窗口为单位，分析了WindowManagerService服务的实现。同时，在再前面一个系列的文章中，我们又分析了窗口的组成。简单来说，窗口是由一系列的视图按照一定的布局组织起来的。实际上，每一个视图都是一个控件，这些控制可以将自己的UI绘制在窗口的绘图表面上，同时还可以与用户进行交互，即获得用户的键盘或者触摸屏输入。在本文中，我们详细分析窗口控件的上述实现原理。

　　由于Android系统提供的控件比较多，因此我们只能挑一个比较有代表的控件进行分析。这个比较有代表性的控件便是TextView，其它的一些基础控件，例如Button、EditText和CheckBox等，都是直接或者间接地以它为父类的。每一个控件的实现都是相当复杂的，不过基本上都是一些细节问题，而且不同的控件有不同的实现细节，因此，本文并不打算详细地分析TextView的具体实现，而是从所有控件为了实现自己的功能而需要的东西出发，去分析TextView的实现框架。

　　那么，控件为了实现自己的功能而需要的东西是什么呢?有两个材料是必不可少的。第一个材料是画布，第二个材料是用户输入。有画布才能绘制UI，而有用户输入才能与用户进行交互。因此，接下来我们主要分析TextView的绘制流程，以及它获得用户输入的过程。用户输入主要包括键盘输入以及触摸屏输入，本文主要关注的是键盘输入。触摸屏输入与键盘输入的获取过程是类似的，读者如果有兴趣的话，可以参照本文的内容来自己研究一下。

　　从前面Android应用程序窗口(Activity)实现框架简要介绍和学习计划这个系列的文章可以知道，应用程序窗口，即Activity窗口，是由一个PhoneWindow对象，一个DecorView对象，以及一个ViewRoot对象来描述的。其中，PhoneWindow对象用来描述窗口对象，DecorView对象用来描述窗口的顶层视图，ViewRoot对象除了用来与WindowManagerService服务通信之外，还用来接收用户输入。窗口控件本身也是一个视图，即一个View对象，它们是以树形结构组织在一起形成整个窗口的UI的。为了简单起见，本文假设要分析的TextView控件是直接以窗口的顶层视图为父视图的，即以DecorView为父视图，如图1所示：

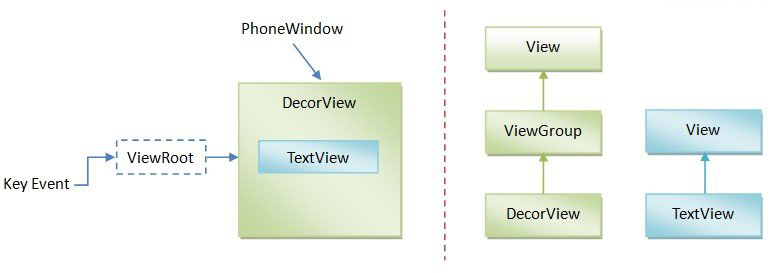

　　图1 窗口结构示意图以及DecorView、TextView的类关系图

　　图1显示的是一个包含了TextView控件的Activity窗口的结构示意图以及DecorView、TextView的简单类关系图，从中可以看出：

　　1. 用户输入首先是由ViewRoot接收，然后再分发给TextView处理;

　　2. DecorView是一个视图容器，因此，它是从ViewGroup继承下来，而ViewGroup本身又是从View继承下来的;

　　3. TextView是一个简单视图，因此，它是直接继承了View。

　　接下来，我们以图1所示的Activity窗口为例，来分析TextView控件的UI绘制框架及其获得键盘输入的过程。

　　一. TextView控件的UI绘制框架

　　从前面Android应用程序窗口(Activity)的测量(Measure)、布局(Layout)和绘制(Draw)过程分析一文可以知道，Activity窗口的UI绘制操作分为三步来走，分别是测量、布局和绘制。

　　1. 测量

　　为了能告诉父视图自己的所占据的空间的大小，所有控件都必须要重写父类View的成员函数onMeasure。

　　TextView类的成员函数onMeasure的实现如下所示：

　　[java] view plaincopyprint?

　　public class TextView extends View implements ViewTreeObserver.OnPreDrawListener {

　　......

　　@Override

　　protected void onMeasure(int widthMeasureSpec， int heightMeasureSpec) {

　　int widthMode = MeasureSpec.getMode(widthMeasureSpec);

　　int heightMode = MeasureSpec.getMode(heightMeasureSpec);

　　int widthSize = MeasureSpec.getSize(widthMeasureSpec);

　　int heightSize = MeasureSpec.getSize(heightMeasureSpec);

　　int width;

　　int height;

　　//计算TextView控件的宽度和高度

　　......

　　setMeasuredDimension(width， height);

　　}

　　......

　　}

　　public class TextView extends View implements ViewTreeObserver.OnPreDrawListener {

　　......

　　@Override

　　protected void onMeasure(int widthMeasureSpec， int heightMeasureSpec) {

　　int widthMode = MeasureSpec.getMode(widthMeasureSpec);

　　int heightMode = MeasureSpec.getMode(heightMeasureSpec);

　　int widthSize = MeasureSpec.getSize(widthMeasureSpec);

　　int heightSize = MeasureSpec.getSize(heightMeasureSpec);

　　int width;

　　int height;

　　//计算TextView控件的宽度和高度

　　......

　　setMeasuredDimension(width， height);

　　}

　　......

　　}

　　这个函数定义在文件frameworks/base/core/java/android/widget/TextView.java中。
