4. 物联网测试解决方案
  R&Sa物联网测试系统可以根据标准对被测RFID读卡器或标签、NFC设备、Zigbee发射机或接收机进行全面的测试。
  针对RFID读卡器或标签,R&Sa物联网测试系统适用于860~960MHz UHF频段,对其射频、协议、性能进行测试;
  针对NFC设备,R&Sa物联网测试系统适用于13.56MHz频段,对其射频、调制特性进行测试。
  针对Zigbee发射机或接收机,R&Sa物联网测试系统适用于2.4GHz频段,对其射频、调制特性进行测试;
  4.1物联网测试系统组成
  R&Sa物联网测试系统的核心设备是协议处理单元,结合数字基带接口EX-IQ-BOX、信号源SMBV100A、频谱分析仪FSV、矢量网络分析仪ZNB、供电电源NGMO、示波器RTO、射频切换单元Switching Unit、测试软件以及天线等附件组成,完成物联网产品的测试。并且可以配合转台,在暗室中进行射频及性能测试。下图为物联网测试系统结构框图。

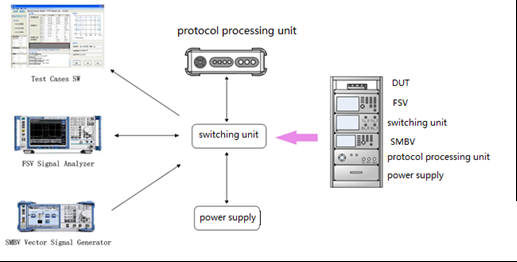

  图 2物联网测试系统结构框图
  4.2 物联网测试项目
  1) 射频测试
  RFID射频测试共包含6个测试项,均为读写器射频指标测试,参考的标准为射频测试部分所参考的标准为《800/900MHz频段射频识别(RFID)技术应用规定(试行)》。具体支持的测试项目包括:载波频率容限;占用带宽;发射功率;邻道功率泄漏比;杂散发射;驻留时间;频谱模板。
  NFC射频测试项目较多,参考标准为《ISO/IEC 10373-6 Identification cards - Test methods - Part 6: Proximity cards》、《ISO/IEC 10373-7 Identification cards - Test methods - Part 7: Vicinity cards》及《NFC Forum-Test Cases for Analog Specification》。具体支持的测试项目较多,此处不再详细描述。
  ZigBee射频测试包含11个测试项目,均为收发信机常规测试项目,参考的标准为《IEEE Standard 802.15.4 for Information technology—Telecommunications and information exchange between systems—Local and metropolitan area networks—Specific requirements》。具体支持的测试项目包括:发射机信道功率;发射机时域功率;发射机占用带宽;发射机邻道功率泄露比;发射机上升时间及下降时间;发射机调制特性;发射机发射杂散;发射机信号峰均比;接收机灵敏度;接收机阻塞测试;接收机邻道选择性测试。
  2) 协议测试
  RFID协议测试共包含14个测试项,其中标签有10项测试,读写器有4项测试,测试依据的标准主要是EPCglobal在UHF频段的RFID空中接口协议EPCglobal C1G2,标准为《EPCglobal Class-1 Generation-2 UHF RFID Conformance Requirements》,ISO组织接受其为ISO/IEC18000-6C标准,颁布ISO/IEC 18047-6。包含的测试项目有:标签频率范围;标签解调能力;标签链路频率;标签链路频率容差;标签T1时间;标签链路占空比;标签反射信号前导码;标签防碰撞能力;标签存储内容;标签状态转移能力;读写器前导码时间;读写器包络;读写器T2时间;读写器数据编码。
  3) 性能测试
  RFID性能测试共包含15个测试项,其中标签有11项测试,读写器有4项测试,测试依据的标准主要是18046-3:《信息技术 射频识别设备性能测试方法 第3部分:标签性能测试方法》,《信息技术自动识别和数据采集技术射频识别设备性能测试方法》。标签大识别距离;标签大读距离;标签大写距离;识别电磁场阈值;读电磁场阈值;写电磁场阈值;灵敏度降级;大工作电磁场;生存电磁场;干扰抑制;标签天线方向图;读写器灵敏度;读写器BER;读写器天线方向图测试;读写器干扰抑制。
  4.3 物联网自动测试平台
  R&Sa物联网测试平台可控制仪表自动完成射频、协议和性能测试,并对测试过程进行监控,向用户显示测试结果并自动生成测试报告。其测试界面如下图所示。

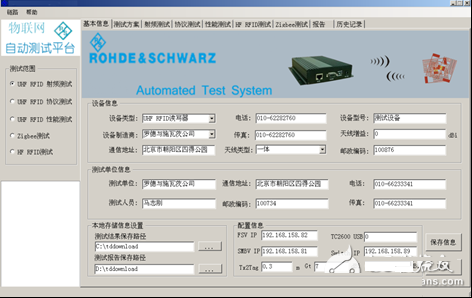

  图 3物联网自动测试平台界面

  R&Sa物联网测试平台提供的功能如下图所示。

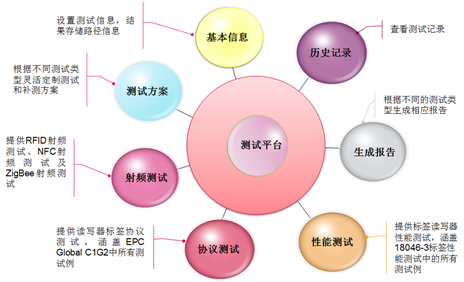

  图 4物联网自动测试平台功能

  4.4物联网测试实例
  基于R&Sa物联网测试系统,可以方便的完成RFID、NFC及ZigBee测试。下图所示为物联网测试系统实拍图及RFID测试结果。

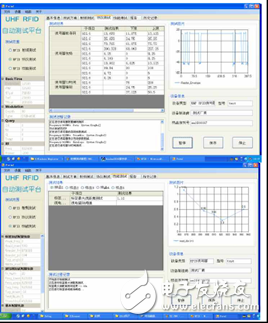

  图 5物联网测试系统实拍图及RFID测试结果

  5. 小结
  R&Sa物联网测试系统作为物联网产品的专用测试设备,具有操作简单,针对性强以及测试准确等优点,可以大大减少物联网产品的开发、认证和生产的时间,同时配合R&S公司强大的技术实力和优异的仪表性能,可以保证测试性能的准确性,进一步提升产品质量。因此,物联网测试系统可以广泛应用于物联网产品的开发、生产、认证等各个环节和领域。
