4.自动售货机的部分需求规格说明如下：
　　一个处理单价为5角钱的饮料的自动售货机。其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料送出来。若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。”请使用因果图法设计相应的测试用例。
　　a. 原因（输入）：有零钱  投5角  投1元  橙汁  啤酒
　　b. 找结果（输出）：出橙汁 出啤酒  零钱找完  退1元 退5角
　　c. 画因果图：

　　说明：左列原因，右列结果；11表示按下按钮，12表示该找5角，13表示可找5角，14表示钱付清；

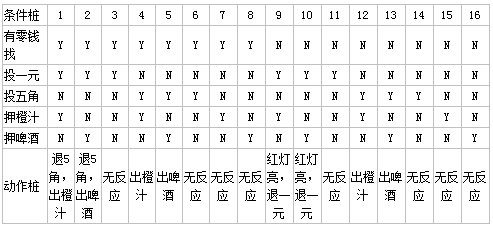

　　d.生成判定表

　　5.根据下面场景，利用正交实验法设计用例。用户登录系统，三个登录条件：用户名、密码、验证码，考虑填写或不填写。
　　a.找因子：用户名，密码，验证码
　　b.找因子状态：填，不填
　　c.3因子2状态，套用正交表

　　d.生成正交表

　　PS：1.可以根据SRS， 对生成后的正交表进行增删操作， 删除无意义的用例，添加需要的用例；
　　2.若得到的因子和状态数，找不到对应的正交表，则合并删除，选取为接近的正交表，例如：5因子2状态，没有该正交表，可以用7因子2状态代替。
　　6.案例：一个缺陷的一生
　　测试人员提交新问题单，测试经理审核问题单，如果不是问题则作为非问题关闭，如果重复则作为重复问题关闭。否则置为打开状态；
　　开发人员分析打开状态的问题单，如果接受则进行修改，否则应与测试人员协商，在问题提交人统一的情况下可退回给测试人员作为非问题关闭；
　　对于开发人员拒绝修改但测试人员无法认同的情况，该问题单需交CCB评审，根据评审结果，如果确认要修改则进入修改状态；
　　如果不是问题则作为非问题关闭，如果是问题但暂时无法解决则挂起。挂起的问题单到达指定修改期会再次进入打开状态。修改后的问题单需由测试人员进行回归测试，如果回归通过则关闭问题单，如果回归不通过则重新进入打开状态。

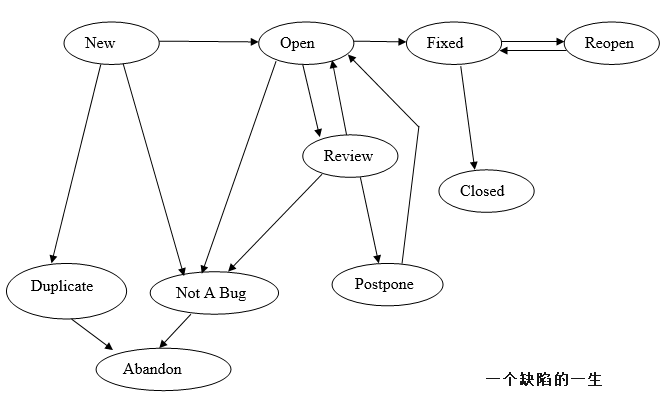

　　根据上述案例过程，画状态迁移图。
　　a.找状态：打开，关闭，修复，重新打开，审核，关闭，重复，延迟，丢弃
　　b.画状态迁移图

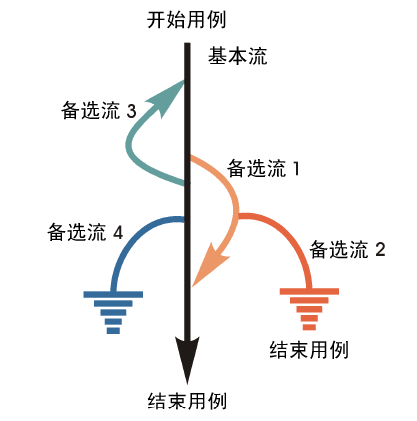

　　7.根据下图分析流程，找出所有路径；

　　根据上图，共可以找到8条路径：
　　a.基本流→结束用例
　　b.基本流→备选流1→结束用例
　　c.基本流→备选流1→备选流2→结束用例
　　d.基本流→备选流3→备选流1→备选流2→结束用例
　　e.基本流→备选流3→结束用例
　　f.基本流→备选流4→结束用例
　　g.基本流→备选流3→备选流4→结束用例
　　h.基本流→备选流4→结束用例
