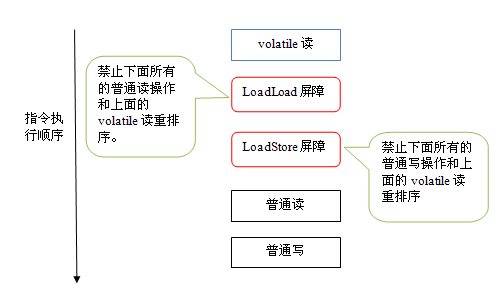

下面是在保守策略下，volatile读插入内存屏障后生成的指令序列示意图：

　　上图中的LoadLoad屏障用来禁止处理器把上面的volatile读与下面的普通读重排序。LoadStore屏障用来禁止处理器把上面的volatile读与下面的普通写重排序。

　　上述volatile写和volatile读的内存屏障插入策略非常保守。在实际执行时，只要不改变volatile写-读的内存语义，编译器可以根据具体情况省略不必要的屏障。下面我们通过具体的示例代码来说明：

class VolatileBarrierExample {
    int a;
    volatile int v1 = 1;
    volatile int v2 = 2;

    void readAndWrite() {
        int i = v1;           //第一个volatile读
        int j = v2;           // 第二个volatile读
        a = i + j;            //普通写
        v1 = i + 1;          // 第一个volatile写
        v2 = j * 2;          //第二个 volatile写
    }

    …                    //其他方法
}

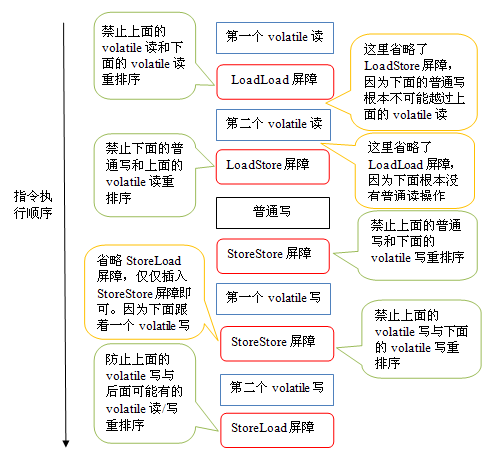

　　针对readAndWrite()方法，编译器在生成字节码时可以做如下的优化：

　　注意，后的StoreLoad屏障不能省略。因为第二个volatile写之后，方法立即return。此时编译器可能无法准确断定后面是否会有volatile读或写，为了安全起见，编译器常常会在这里插入一个StoreLoad屏障。

　　上面的优化是针对任意处理器平台，由于不同的处理器有不同“松紧度”的处理器内存模型，内存屏障的插入还可以根据具体的处理器内存模型继续优化。以x86处理器为例，上图中除后的StoreLoad屏障外，其它的屏障都会被省略。
