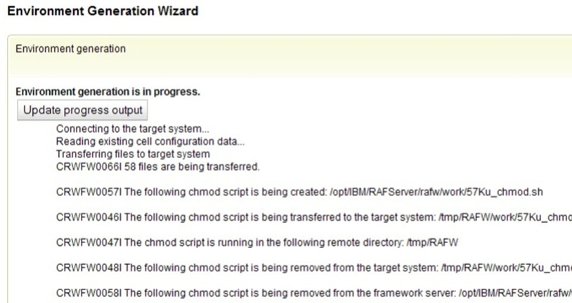

第七步：确认后，RAF 会进行逐一操作并输出日志

图 10. 执行进度

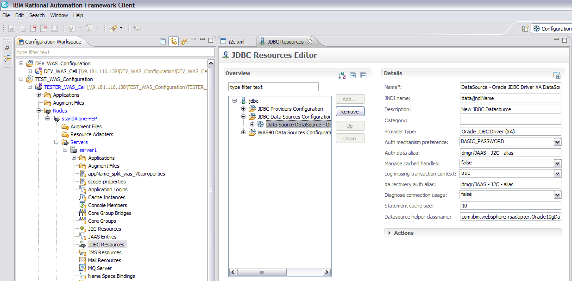

　　通过上述操作我们可以在 RAF 中看到相关的环境配置信息

图 11. RAF 中存储的环境配置信息

　　同时我们也可以在 IWD 中 Virtual System Pattern 看到已经创建的虚拟模板。( 后面环境创建时会有屏幕信息展示。)

　　第二部分：部署缺陷环境

　　上面我们已经通过 RAF 捕捉了环境 ( 中间件 ) 配置信息，并把这个环境的虚拟模板云端化了，下面我们要通过这个虚拟模板把环境实例化，实现云端部署。

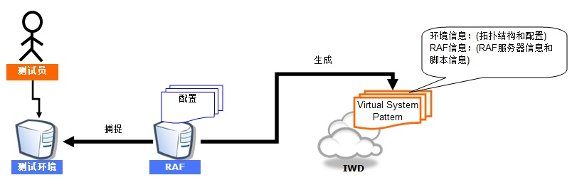

　　在 RAF 读取环境信息的同时， RAF 在与 IWD 的集成环境当中，生成了一个虚拟系统模式。这个虚拟系统模式包括了与现有环境信息相同的中间件拓扑结构和配置信息，以及 RAF 的相应信息和脚本文件。

图 12. 通过 RAF 和 IWD 集成生成的 Virtual System Pattern

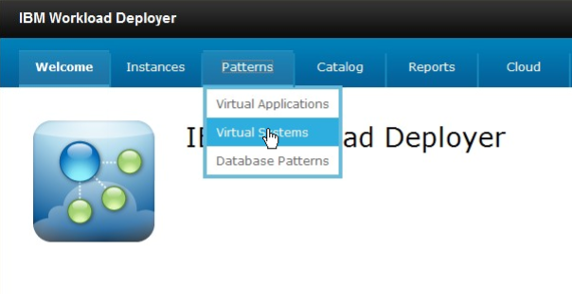

　　第一步：登陆 IWD，并找到之前创建时命名的 Virtual System Pattern

图 13. IWD 主页面

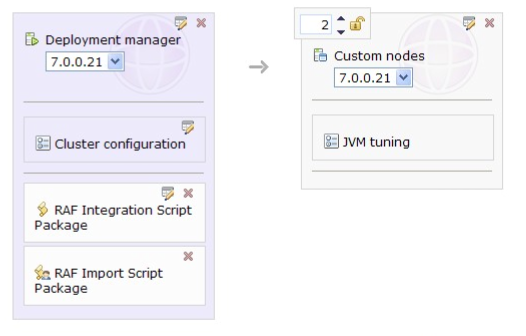

图 14. Virtual System Pattern 中节点拓扑

　　第二步：选择部署 (deploy) 进行实例化：

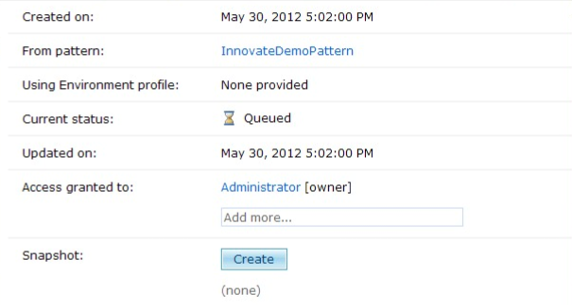

图 15. 部署确认界面
