labview和simulink联合仿真方法(功能测试)
作者:网络转载 发布时间:[ 2015/11/17 13:27:30 ] 推荐标签:软件测试技术 功能测试
下面选择工程的路径;
点击OK生成仿真程序。
设置MATLAB
打开MATLAB软件,输入edit matlabrc命令,将以下命令添加到文件末尾:
addpath('D:SimulationInterfaceToolkit');%添加SIT安装路径
NISIT_AddPaths;
NISITServer;%启动NIserver
保存后重新打开MATLAB,命令窗口出现:
SIT: Added paths for Simulation Interface Toolkit Version 2012
Starting the SIT Server on port 6011
SIT Server started
表示已经与服务器连接。
设置mdl模型

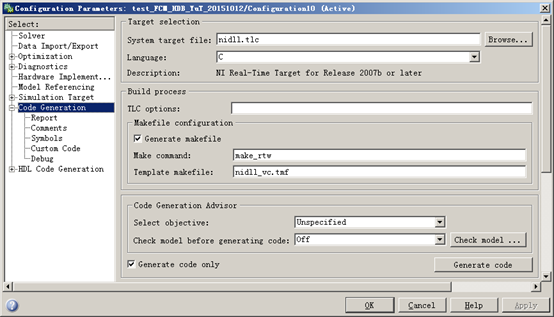

打开要仿真的模型,选择Simulation/configuration parameters/code generation
在system target file中选择nidll.tlc,使用NI规则生成代码。

在Simulink工具箱中找到NI SIT Blocks,将其中的SignalProbe模块放置在模型的外层,其他需要输入输出的参数也放置在外层。
设置输入输出;

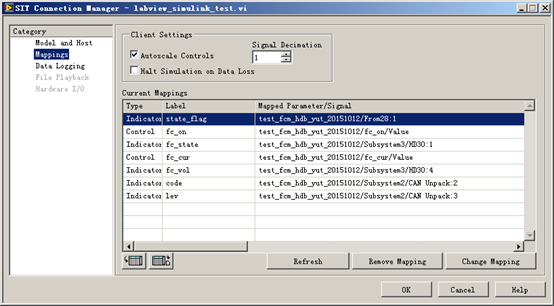

打开labview程序框图,添加一个输入控件,选择工具/SIT connection manager中的mapping,
找到刚才添加的控件名,比如fc_on,双击,出现:

选择输入控件要映射到的变量。
